| 廠牌 |
ASUS華碩 |
| 型號 |
PRO WS W680-ACE |
| 中央處理器 |
適用於第 13代英特爾®酷睿™ 處理器和第 12代英特爾®酷睿™的英特爾
Socket LGA1700 |
| 晶片組 |
Intel W680 Chipset |
| 記憶體 |
- 4 x DIMM，最大。128GB、DDR5 ECC 和非 ECC 無緩衝內存*
- 雙通道內存架構
- 支持 Intel ® Extreme Memory Profile (XMP)
- OptiMem II
* 支持的內存類型、數據速率（速度）和 DRAM 模塊數量因 CPU 和內存配置，有關更多信息，請參閱產品信息網站支持選項卡下的 CPU/內存支持列表或訪問 https://www.asus.com/support/
* 非 ECC、無緩衝 DDR5 內存支持 On-Die糾錯碼功能。
4 x DIMM，最大。128GB、DDR5 ECC 和非 ECC 無緩衝內存*
雙通道內存架構
支持 Intel ® Extreme Memory Profile (XMP)
OptiMem II
* 支持的內存類型、數據速率（速度）和 DRAM 模塊數量因 CPU 和內存配置而異，有關更多信息，請參閱產品信息網站支持選項卡下的 CPU/內存支持列表或訪問 https:// www.asus.com/support/
* 非 ECC、無緩衝 DDR5 內存支持 On-Die ECC 功能。 |
| 顯示 |
- 1 x DisplayPort**
- 1 x HDMI ®端口***
- 1 x VGA 端口
* 圖形規格可能因 CPU 類型而異。請訪問 www.intel.com 了解任何更新。
**支持最大。DisplayPort 1.4 中規定的 8K@60Hz。
***支持 HDMI 2.1 中規定的 4K@60Hz。 |

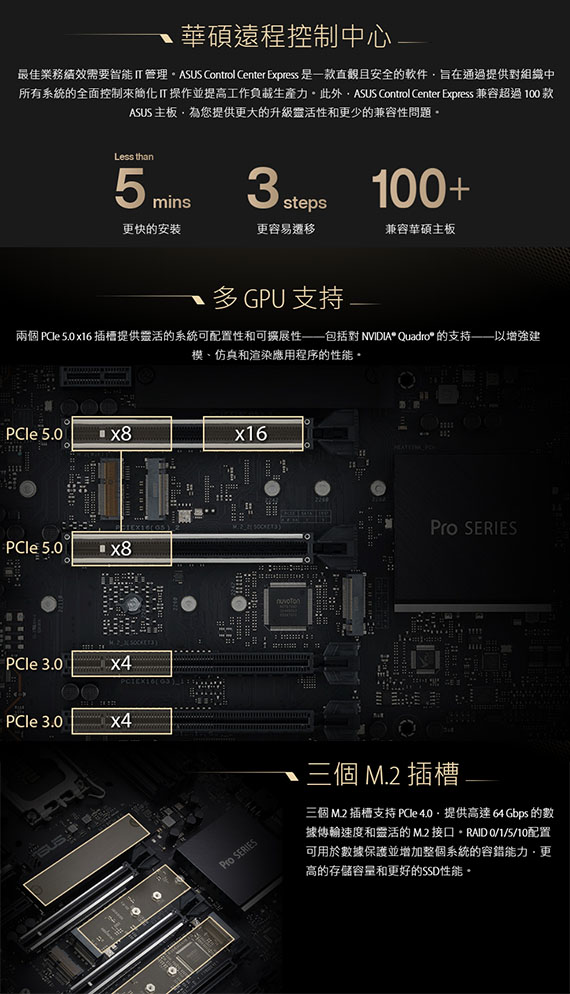

| 擴充槽 |
英特爾®第 13代和第 12代處理器*
- 2 x PCIe 5.0 x16 插槽（支持 x16 或 x8 / x8 模式）
英特爾® W680 芯片組
- 2 x PCIe 3.0 x16 插槽（支持 x4 模式）
- 1 x PCIe 3.0 x1 插槽
*請查看支持站點 (https://www.asus.com/support/FAQ/1037507/) 上的 PCIe 分叉表。 |
| 儲存 |
總共支持 3 個 M.2 插槽和 8 個 SATA 6Gb/s 端口*
英特爾®第 13代和第 12代處理器
- M.2_1 插槽（Key M），類型 2242/2260/2280（支持 PCIe 4.0 x4 模式）
英特爾® W680 芯片組**
- M.2_2 插槽（Key M），類型 2242/2260/2280（支持 PCIe 4.0 x4 模式）
- M.2_3 插槽（Key M），類型 2242/2260/2280/22110（支持 PCIe 4.0 x4 模式）
- 4 x SATA 6Gb/s 端口
- 1 x SlimSAS 插槽支持 SlimSAS NVMe 設備（支持 PCIe 4.0 x4 模式和最多 4 個 SATA 設備）***
* 英特爾®快速存儲技術支持 PCIe RAID 0/1/5 /10，SATA RAID 0/1/5/10。
** 英特爾® 快速存儲技術在 PCH 連接的 M.2 插槽上支持英特爾® 傲騰內存 H 系列。
*** SlimSAS 插槽可通過傳輸電纜支持多達 4 個 SATA 設備。電纜單獨購買。 |
| 網路 |
2 x Intel ® 2.5Gb 以太網
ASUS LANGuard |
| 無線和藍牙 |
僅限 M.2 插槽（Key E、CNVi 和 PCIe）*
*Wi-Fi 模塊單獨出售。 |
| USB |
背面 USB（總共 8 個端口）
- 2 個 USB 3.2 Gen 2 端口（1 個 Type-A，1 個 Type-C® ）
- 4 個 USB 3.2 Gen 1 端口（4 個 Type-A）
- 2 個 USB 2.0 端口（2 x Type-A）
前置 USB（共 7 個端口）
- 1 x USB 3.2 Gen 2x2 連接器（支持 USB Type-C® ）
- 1 x USB 3.2 Gen 1 接頭支持額外的 2 個 USB 3.2 Gen 1 端口
- 2 x USB 2.0 接頭支持額外的 4 個 USB 2.0 端口
|
| 音效 |
Realtek 7.1 環繞聲高清音頻編解碼器
- 支持：插孔檢測、多流、前面板插孔重分配
- 支持高達 24 位/192 kHz 播放”
音頻功能
- 音頻屏蔽
- 高級音頻電容器
- 專用音頻 PCB 層
- 獨特的去爆音電路
|

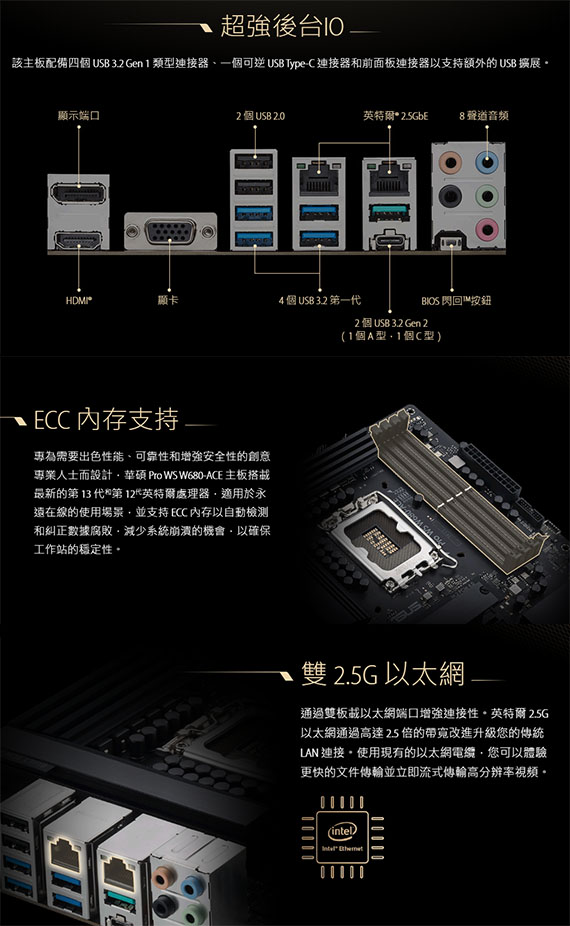

| 後面板 I/O 端口 |
2 x USB 3.2 Gen 2 端口（1 x Type-A，1 x Type-C® ）
4 x USB 3.2 Gen 1 端口（4 x Type-A）
2 x USB 2.0 端口（2 x Type-A）
1 x DisplayPort
1 x HDMI®端口
1 x VGA 端口
2 x Intel ® 2.5Gb 以太網端口
5 x 音頻插孔
1 x BIOS FlashbackTM 按鈕 |
| 內部 I/O 連接器 |
風扇和冷卻相關
- 1 x 4 針 CPU 風扇接頭連接器
- 1 x 4 針 CPU OPT 風扇接頭連接器
- 1 x 4 針 W_PUMP+ 接頭連接器
- 3 x 4 針機箱風扇接頭連接器
電源相關
- 1 x 24 針主電源連接器
- 1 x 8- pin +12V 電源連接器
- 1 x 4-pin +12V 電源連接器
- 1 x 6-pin PCIe 電源連接器
存儲相關
- 3 x M.2 插槽 (Key M)
- 4 x SATA 6Gb/s 端口
- 1 x SlimSAS 端口
USB
- 1 x USB 3.2 Gen 2x2 連接器（支持 USB Type-C® ）
- 1 x USB 3.2 Gen 1 接頭支持 2 個額外的 USB 3.2 Gen 1 端口
- 2 x USB 2.0 接頭支持 4 個額外的 USB 2.0 端口
其他
- 1 x LPT 接頭
- 1 x T-sensor
- 1 x Clear CMOS header
- 1 x COM Port header
- 1 x BMC Header
- 1 x Front Panel Audio header (AAFP)
- 1 x Start button
- 1 x Flexkey button
- 1 x SPI TPM header (14-1pin)
- 1 x 20-3 pin System Panel header帶機箱入侵功能
- 1 x M.2 插槽（Key E）
- 1 x LPT_P80 開關
- 1 x Thunderbolt™ 接口
|
| 特殊功能 |

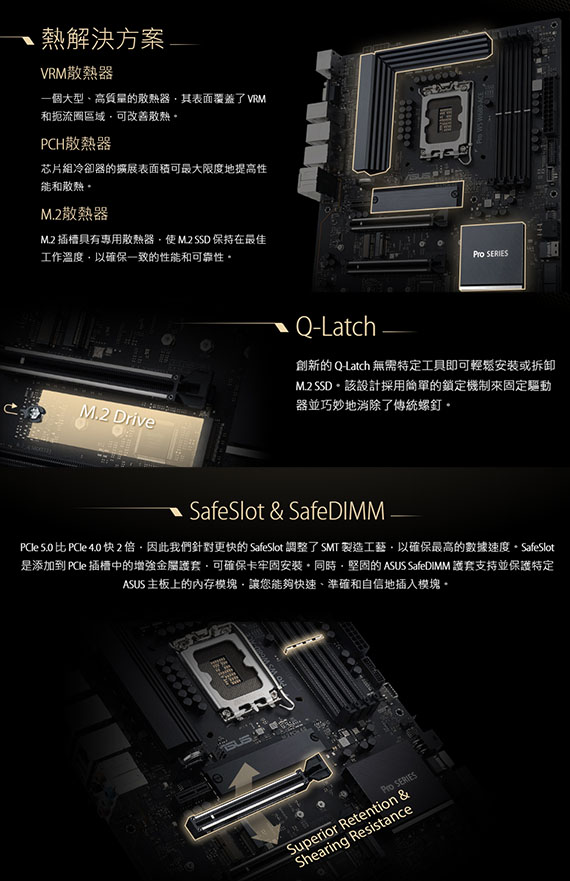

ASUS 5X PROTECTION III
- DIGI+ VRM（- 帶 DrMOS 的數字電源設計）
- ESD Guards
- LANGuard
- 過壓保護
- SafeSlot
- 不銹鋼背面 I/O
ASUS Q-Design
- Q-Code
- M.2 Q-Latch
- Q -連接器
- Q-DIMM
- Q-LED（CPU [紅色]、DRAM [黃色]、VGA [白色]、引導設備 [黃綠色]）
- Q-Slot
ASUS Thermal Solution
ASUS EZ DIY
- CPU 插座拉桿保護器
- SafeDIMM
- SafeSlot
- BIOS FlashBack™ 按鈕
- BIOS FlashBack™ LED
定制主板設計和以業務為中心的功能
|
| 軟體特色 |
華碩獨家軟件
Armoury Crate
ASUS CPU-Z
Norton 360 Deluxe（60 天免費試用）支持
WinRAR
IT 管理軟件
- ASUS Control Center Express(ACCE)
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
軟鍵 |
| BIOS |
256 Mb 閃存，UEFI AMI BIOS |
| 可管理性 |
通過 PME、PXE 進行 WOL |
| 配件 |
線纜
雜項
- 1 x Q 型連接器
- 1 x M.2 橡膠包
- 2 x M.2 SSD 螺絲包
- 1 x M.2 Key E 螺絲包
- 1 x I/O Shield
文檔
1 x 用戶指南
1 x ACC Express 激活密鑰卡 |
| 作業系統 |
Windows® 11、Windows® 10 64位 |
| PCB規格 |
ATX 外形尺寸
12 英寸 x 9.6 英寸（30.5 厘米 x 24.4 厘米） |
| 保固 |
三年保固 |
|
※保固期有可能會變更或終止，恕不另行通知，以原廠公佈為準。
※以上規格資料或內附配件若有變更或任何錯誤，恕不另行通知，以原廠所公佈資料為準。
|
