| 廠牌 |
ASUS華碩 |
| 型號 |

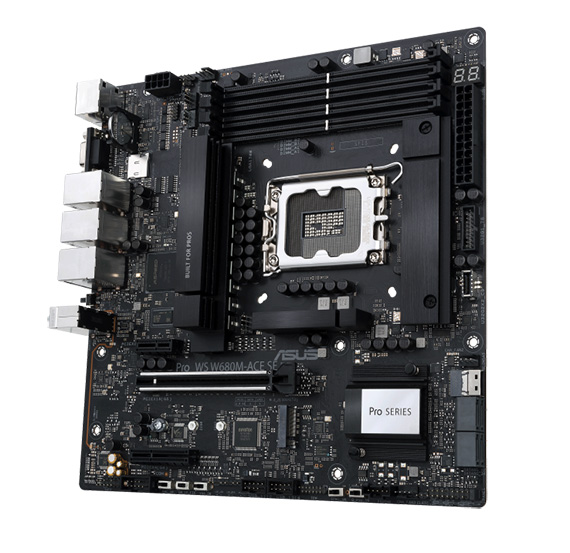

PRO WS W680M-ACE SE |
| CPU |
Intel ® Socket LGA1700 適用於第 13代Intel ® Core™ 處理器和第 12代Intel ® Core™
* 請參閱 www.asus.com 以了解 CPU 支援清單。 |
| 晶片 |
Intel® W680 Chipset |
| 記憶體 |
最大 4 個 DIMM 192GB、DDR5 ECC 和非 ECC 無緩衝記憶體*
雙通道記憶體架構
支援 Intel ® Extreme Memory Profile (XMP)
OptiMem II
* 支援的記憶體類型、資料速率（速度）和 DRAM 模組數量因 CPU 和記憶體配置，更多資訊請參閱產品資訊網站「支援」標籤下的CPU/記憶體支援清單或造訪https://www.asus.com/support/
* 非 ECC、無緩衝 DDR5 記憶體支援 On-Die ECC 功能。 |
| 顯示 |
1 x DisplayPort**
1 x HDMI ®連接埠***
1 x AST2600 的 VGA 連接埠
* 顯示卡規格可能因 CPU 類型而異。請造訪 www.intel.com 以了解任何更新。
**支援最大。DisplayPort 1.4 中指定的 8K@60Hz。
***支援 HDMI 2.1 中指定的 4K@60Hz。 |
| 擴展插槽 |
Intel ® Core™ 處理器（第 14 代、第 13 代和第 12 代）*
Intel ® Z790 晶片組
- 1 x PCIe 4.0 x4 插槽
- 1 x PCIe 3.0 x1 插槽
|
| 儲存 |
總共支援 2 個 M.2 插槽和 8 個 SATA 6Gb/s 連接埠*
Intel ®第 13代和第 12代處理器
- M.2_1 插槽(Key M)，類型2242/2260/2280（支援PCIe 4.0 x4 模式）
Intel ® W680 晶片組**
- M.2_2 插槽（Key M），類型 2242/2260/2280（支援 PCIe 4.0 x4 模式）
- 4 x SATA 6Gb/s 連接埠
- 1 x SlimSAS 插槽支援SlimSAS NVMe 裝置（支援PCIe 4.0 x4）模式和最多 4 個 SATA 裝置）***
* Intel ®快速儲存技術支援 PCIe RAID 0/1/5/10、SATA RAID 0/1/5/10。
** 英特爾® 快速儲存技術支援 PCH 連接的 M.2 插槽上的英特爾® 傲騰記憶體 H 系列。
*** SlimSAS 插槽可透過傳輸線支援最多 4 個 SATA 裝置。電纜需另外購買。 |
| 網路 |
2 x Intel ® 2.5Gb 乙太網路
1 x Realtek 1Gb 乙太網路專用於 AST2600
ASUS LANGuard |
| USB |
後置 USB（共 6 個連接埠）
- 2 個 USB 3.2 Gen 2 連接埠（1 個 Type-A、1 個 Type-C ®）
- 4 個 USB 3.2 Gen 1 連接埠（4 個 Type-A）
前置 USB（共 7 個連接埠）
- 1 x USB 3.2 Gen 2x2 連接器（支援 USB Type-C ®）
- 1 x USB 3.2 Gen 1 接頭連接器支援額外 2 個 USB 3.2 Gen 1 連接埠
- 2 x USB 2.0 接頭連接器支援額外4 個USB 2.0 連接埠
|
| 音效 |
Realtek 7.1 環繞音效高清音訊編解碼器
- 支援：插孔偵測、多串流、前面板插孔重新分配
- 支援高達 24 位元/192 kHz 播放”
音頻功能
- 音訊屏蔽
- 進階音訊電容器
- 專用音訊 PCB 層
- 獨特的去流行電路
|

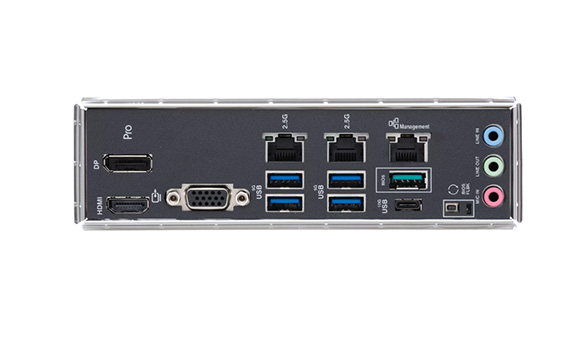

| 後面板 I/O 端口 |
2 x USB 3.2 Gen 2 連接埠（1 x Type-A、1 x Type-C® ）
4 x USB 3.2 Gen 1 連接埠（4 x Type-A）
1 x DisplayPort
1 x HDMI®連接埠
1 x AST2600 的VGA 連接埠
2 x Intel ® 2.5Gb 乙太網路連接埠
1 x Realtek 1Gb 乙太網路專用於 AST2600
3 x 音訊插孔
1 x BIOS Flashback TM按鈕 |
| 內部 I/O 連接器 |
風扇和冷卻相關
- 1 x 4-pin CPU 風扇接頭連接器
- 1 x 4-pin CPU OPT 風扇接頭連接器
- 1 x 4-pin W_PUMP+ 接頭連接器
- 3 x 4-pin 機箱風扇接頭連接器
電源相關
- 1 x 24-pin 主電源連接器
- 1 x 8 -pin +12V 電源連接器
存儲相關
- 2 x M.2 插槽 (Key M)
- 4 x SATA 6Gb/s 連接埠
- 1 x SlimSAS 連接埠
USB
- 1 x USB 3.2 Gen 2x2 連接器（支援USB Type-C ®）
- 1 x USB 3.2 Gen 1接頭連接器支援 2 個額外的 USB 3.2 Gen 1 連接埠
- 2 x USB 2.0 接頭連接器支援 4 個額外的 USB 2.0 連接埠
其他
- 1 x LPT 接頭連接器
- 1 x T 感測器
- 1 x Clear CMOS 接頭連接器
- 1 x COM 連接埠接頭連接器
- 1 x 前面板音訊接頭 (AAFP)
- 1 x SPI TPM 接頭 (14-1pin)
- 1 x 20-3 pin 具有機箱侵入功能的系統面板接頭
BMC 相關
- 1 x BMC LED 和開關
- 1 x VGA 開關1 x BMC LAN 固定IP 開關
- 1 x IPMI 開關
- 1 x Q_PSU 開關
- 1 x PSU SMBus 接頭
- 1 x VPP_I2C 接頭
- 1 x Micro SD 卡插槽
- 1 x BMC_T_SENSOR 接頭
- 1 x 位置按鈕接頭
- 1 x 位置 LED 和接頭
- 1 x 訊息 LED 和接頭
|
| 特殊功能 |
ASUS 5X PROTECTION III
- DIGI+ VRM（- 採用 DrMOS 的數位電源設計）
- ESD 防護
- LANGuard
- 過壓保護
- SafeSlot
- 不銹鋼背面 I/O
ASUS Q-Design
Q-Code
- M.2 Q-Latch
- Q - 連接器
- Q-DIMM
- Q-LED (CPU [紅色], DRAM [黃色], VGA [白色], 啟動設備 [黃綠色]) -
Q-Slot
ASUS 散熱解決方案
ASUS EZ DIY
- CPU 插座拉桿保護器
- SafeDIMM
- SafeSlot
- BIOS FlashBack™ 按鈕
- BIOS FlashBack™ LED
客製化主機板設計和業務重點功能
24/7 可靠性
|
| 軟件特點 |
華碩獨家軟體
Armoury Crate
華碩 CPU-Z
Adobe Creative Cloud（免費試用）
Norton 360 Deluxe（60 天免費試用）
WinRAR
支援 IT 管理軟體
- 華碩 Control Center Express(ACCE)
Intel® vPro
UEFI BIOS
華碩 EZ DIY
- 華碩 CrashFree BIOS 3
- 華碩。EzFlash實用程式
|
| BIOS |
256 Mb 快閃記憶體 ROM、UEFI AMI BIOS（基於文字） |
| 可管理性 |
通過 PME、PXE 進行 WOL |
| 配件 |
線纜
其他
- 1 x Q 連接器
- 1 x M.2 橡膠套件
- 2 x M.2 SSD 螺絲套件
- 1 x I/O 屏蔽
文件
- 1 x 使用者指南
- 1 x ACC Express 啟動金鑰卡
|
| 作業系統 |
Windows® 11、Windows® 10 64位 |
| Form Factor |
micro-ATX 外形尺寸
9.6 英吋 x 9.6 英吋（24.4 公分 x 24.4 公分） |
| 保固 |
3年
官網登錄四年保固 |
|
※保固期有可能會變更或終止，恕不另行通知，以原廠公佈為準。
※以上規格資料或內附配件若有變更或任何錯誤，恕不另行通知，以原廠所公佈資料為準。 |
