| 廠牌 |
ASUS華碩 |
| 型號 |

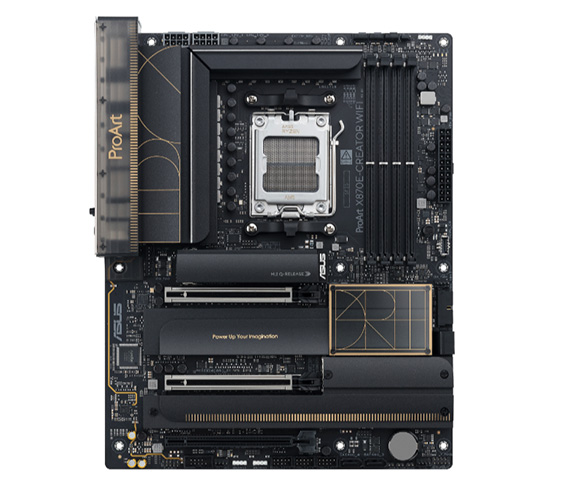

PROART X870E-CREATOR WIFI |
| 中央處理器 |
適用於 AMD Ryzen™ 9000、8000 和 7000 系列桌上型電腦處理器的 AMD Socket AM5*
* 請參閱 www.asus.com 以了解 CPU 支援清單。 |
| 晶片組 |
AMD X870E |
| 記憶體 |
4 個 DIMM 插槽，最大 192GB，DDR5支援 Ryzen™ 9000 系列處理器
支援高達8000+MT/s(OC)、使用 Ryzen™ 8000 系列處理器時支援高達8000 +MT/s(OC)、使用Ryzen™ 7000 系列處理器時支援高達8000+MT/s(OC) 、ECC 和 Non-ECC Un-buffered DIMM雙通道記憶體架構支援 AMD Extended Profile for Overclocking (EXPO™)華碩增強記憶體設定檔 (AEMP) * 會根據市場上量產記憶體產品的規格進行調整。** 支援的記憶體類型、資料速率（速度）和 DRAM 模組數量因 CPU 和記憶體配置而異，有關更多信息，請參閱 www.asus.com 記憶體支援列表。*** 非 ECC、無緩衝 DDR5 記憶體支援 On-Die ECC 功能。 |
| 顯示晶片 |
1 個 HDMI™ 連接埠**
2 個 USB4 ® (40Gbps) 連接埠支援 USB Type-C ®顯示輸出***
* 圖形規格可能因 CPU 類型而異。請參閱 AMD CPU 規格。
** 支援 HDMI 2.1 中指定的 4K@60Hz。
*** 支援最大。 DisplayPort 1.4 中指定的 8K@60Hz。
**** VGA 解析度支援取決於處理器或顯示卡的解析度。 |
| 擴充槽 |
AMD Ryzen™ 9000 和 7000 系列桌上型電腦處理器*
2 個 PCIe 5.0 x16 插槽，支援 Q-Release Slim（支援 x16 或 x8/x8** 或 x8/x4/x4 模式***）
AMD Ryzen™ 8700 & 8600 & 8400 系列桌上型電腦處理器*
1 x PCIe 4.0 x16 插槽，支援 Q-Release Slim（僅支援 PCIEX16(G5)_1 和 x8 的總頻寬，PCIEX16(G5)_2 將被停用）
AMD Ryzen™ 8500 和8300 系列桌上型電腦處理器*
1 x PCIe 4.0 x16 插槽，帶 Q-Release Slim (僅支援 PCIEX16(G5)_1 和 x4 的總頻寬，PCIEX16(G5)_2 將被停用)
AMD X870E 晶片組
1 x PCIe晶片組11 x PCIe晶片組4.0 x16 插槽(支援x4 模式)
* 請檢查 PCIe支援網站上的分叉表 (https://www.asus.com/support/FAQ/1037507/)。
** 當您同時使用 PCIEX16(G5)_1 和 PCIEX16(G5)_2 時，它們將以 x8 運行。
*** PCIEX16(G5)_2 與 M.2_2 插槽共用頻寬。當M.2_2啟用時，PCIEX16(G5)_1將以x8運行，PCIEX16(G5)_2將以x4運行。
- 為確保所安裝設備的相容性，請參閱
https://www.asus.com/support/ 以了解支援的周邊設備清單。 |
| 資料儲存應用 |
總共支援 4 個 M.2 插槽和 4 個 SATA 6Gb/s 連接埠
AMD Ryzen™ 9000 和 7000 系列桌上型電腦處理器
M.2_1 插槽(Key M)，類型2242/2260/2280（支援PCIe 5.0 x4 模式)
M.2_2插槽（Key M），類型 2242/2260/2280（支援 PCIe 5.0 x4 模式）*
AMD Ryzen™ 8000 系列桌上型電腦處理器
M.2_1 插槽（Key M），類型2242/2260/2280 （支援PCIe 4.0 x4 模式）
M .2_2 插槽不支援
AMD X870E 晶片組
M.2_3 插槽 (Key M)，類型 2242/2260/2280（支援 PCIe 4.0 x4 模式）
M.2_4 插槽(Key M )，類型2242/2260/2280/22110（支援PCIe 4.0 x4 模式）
4 個 SATA 6Gb/s 連接埠
* PCIEX16(G5)_2 插槽與 M.2_2 共用頻寬。 |
| 區域網路 |
1 x Marvell ® AQtion 10Gb 乙太網路
1 x Intel ® 2.5Gb 乙太網路
ASUS LANGuard |
| 無線和藍牙 |
Wi-Fi 7*
2x2 Wi-Fi 7 (802.11be)
支援 2.4/5/6GHz 頻段**
支援 Wi-Fi 7 320MHz 頻寬，高達 6.5Gbps 傳輸速率。
藍牙® v5.4***
*Wi-Fi 功能可能會因作業系統而異於
Windows 11，Wi-Fi 7 需要 24H2 或更高版本才能達到完整功能，Windows 11 21H2/22H2/23H2 僅支援 Wi-Fi 6E.
對於 Windows 10，請注意，沒有可用的驅動程序，請參閱 Wi-Fi 晶片組供應商的網站以了解詳細資訊。
** Wi-Fi 6GHz 頻段和頻寬監管可能因國家而異。
*** 藍牙®版本可能有所不同，請參閱Wi-Fi模組製造商的網站以了解最新規格。 |
| USB連接埠 |
後置 USB（共 11 個連接埠）
2 x USB4® (40Gbps) 連接埠 (2 x USB Type-C ® )
1 x USB 20Gbps 連接埠 (1 x USB Type-C ® )
7 x USB 10Gbps 連接埠( s) (7 x Type-A)
1 x USB 2.0 連接埠 (1 x Type-A)
前置 USB（共 9 個連接埠）
1 x USB 20Gbps 連接器（支援高達 30W PD/QC4+ 的USB Type-C ®）**
1 x USB 5Gbps 接頭支援2 個額外USB 5Gbps 連接埠
3 x USB 2.0 接頭支援 6 個額外 USB 2.0 連接埠
"* USB Type-C ®供電輸出：最大 5V/3.0A"
** USB 類型-C ® 電源輸出：最大5V /9V。 3.0A，最大 12V 2.5A，最大 15V 2.0A |
| 音效 |
Realtek ALC1220P 7.1 環繞聲高清音訊編解碼器*
- 前後耳機輸出的阻抗感應
- 內部音訊擴大機可增強耳機和揚聲器的最高品質聲音
- 支援：插孔偵測、多串流、前面板插孔重新分配
-高品質120 dB SNR 立體聲播放輸出和113 dB SNR 錄音輸入（線路輸入）
- 支援高達 32 位元/192 kHz 播放*
音訊功能
- 音訊屏蔽
- 高級音訊電容器
- 專用音訊 PCB 層- 獨特的消音效果電路* 由於HDA 帶寬音訊電容器
- 專用音訊 PCB 層
- 獨特的消音效果電路
* 由於HDA 頻寬電路的限制，7.1 環繞音效音訊不支援32 位元/192 kHz。
** 需要前面板具有高清音訊模組的機殼才能支援 7.1 環繞音效音訊輸出。 |

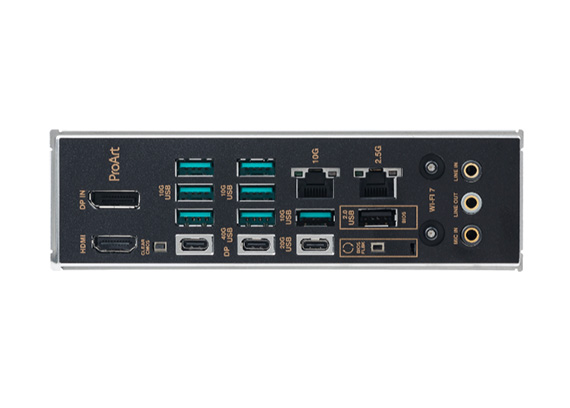

| 後面板輸出端子 |
2 x USB4® ( 40Gbps) 連接埠 (2 x USB Type-C® )
1 x USB 20Gbps 連接埠 (1 x USB Type-C® )
7 x USB 10Gbps 連接埠 (7 x Type-A)
1 x USB 2.0 埠（1 x Type-A）
1 x DisplayPort（僅輸入）
1 x HDMITM 連接埠
1 x Wi-Fi 模組
1 x Marvell ® AQtion 10Gb 乙太網路
1 x Intel ® 2.5Gb 乙太網路
3 x 音訊插孔
1 x BIOS FlashBack™ 按鈕
11 x 清除CMOS 按鈕 |
| 內建 I/O 連接孔 |
風扇和冷卻相關
1 x 4-pin CPU 風扇接頭
1 x 4-pin CPU OPT 風扇接頭
1 x 4-pin AIO 泵接頭
5 x 4-pin 機箱風扇接頭
電源相關
1 x 24-pin 主電源連接器
2 x 8 -pin +12V CPU 電源連接器
儲存相關
4 x M.2 插槽 (Key M)
4 x SATA 6Gb/s 連接埠
USB
1 x USB 20Gbps 連接器（支援高達 30W PD/QC4+ 的 USB Type-C®）
1 x USB支援 5Gbps 接頭 2 個額外 USB 5Gbps 連接埠
3 x USB 2.0 接頭支援 6 個額外 USB 2.0 連接埠
其他
3 x 可尋址 Gen 2 接頭
1 x 機箱入侵接頭
1 x COM 連接埠接頭
1 x CPU 過壓跳線
1 x前面板音訊接頭連接器 (F_AUDIO)
1 x 10-1 針系統面板接頭連接器
1 x 熱感應器接頭連接器 |
| 特色 |
ASUS 5X PROTECTION III
- DIGI+ VRM（- 數位電源設計）
- 增強型 DRAM 過流保護
- ESD 保護
- LANGuard
- 過壓保護
- Safeslot
- 不銹鋼背面 I/O
ASUS Q-Design
- M.2 Q-Latch
- M .2 2 Q-Release
- M.2 Q-Slide
- PCIe 插槽 Q-Release Slim（帶 PCIe SafeSlot）
- Q-天線
- Q-連接器
- Q-DIMM
- Q-LED（CPU [紅色]、DRAM [黃色]、 VGA [白色]，啟動設備 [黃綠色])
- Q-Slot
ASUS 散熱解決方案
- M.2 散熱器背板
- M.2 散熱器
- VRM 散熱器設計
ASUS EZ DIY
- BIOS FlashBack™按鈕
- BIOS FlashBack™ LED
- ProCool
-預裝 I/O 護罩
- SafeSlot
- SafeDIMM
AURA Sync
- 可尋址 Gen 2 接頭座
定制主機板設計和以業務為中心的功能
- 24/7 可靠性
- 過流保護
前面板USB 20Gbps，支援快速充電4+
- 支援：高達 30W 快速充電充電和 USB 功率觀察器
- 輸出：最大 5V/9V。 3.0A，12V 最大 2.5A，15V 最大2.0A
- 相容 PD3.0 |
| 軟體功能 |
華碩獨家軟體
Armoury Crate
- Aura Creator
- Aura Sync
- Fan Xpert 4 with AI Cooling II
- Power Saving
ASUS DriverHub
ASUS GlideX
USB Wattage Watcher
TurboV Core
ASUS CPU-Z
ProArt Creator Hub
CreationFirst
Adobe Creative Cloud（免費試用）
Norton 360 Deluxe ( 60 天免費試用）
WinRAR（40 天免費試用）
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ 模式
FlexKey |
| 遠端管理功能 |
支援 IT 管理軟體
- ASUS Control Center Express(ACCE) |
| BIOS |
256 Mb 快閃記憶體 ROM、UEFI AMI BIOS |
| 可管理性 |
透過 PME、PXE 進行 WOL |

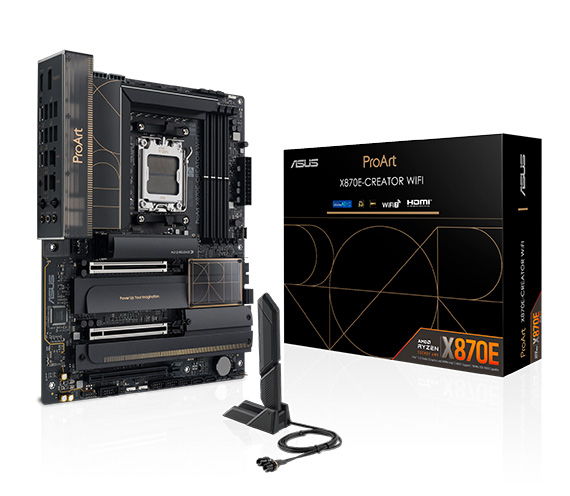

| 配件 |
電纜
1 x DisplayPort 電纜
4 x SATA 6Gb/s 電纜
附加冷卻套件
1 x M.2 22110 導熱墊
其他
1 x ASUS WiFi Q-天線
1 x Q-連接器
1 x M.2 Q-Latch 套件
1 x M. 2 2 個用於 M.2 背板的 Q-Latch Q-Slide 套件
2 個用於 M.2 的橡膠套件
1 x ProArt 標尺
文檔
1 x 快速入門指南
1 x ACC Express 激活密鑰卡 |
| 作業系統 |
Windows®11 |
| 外形尺寸 |
ATX 外形尺寸
12 英吋 x 9.6 英吋（30.5 公分 x 24.4 公分） |
| 保固 |
3年 |
|
※保固期有可能會變更或終止，恕不另行通知，以原廠公佈為準。
※以上規格資料或內附配件若有變更或任何錯誤，恕不另行通知，以原廠所公佈資料為準。 |
