廠牌 |
ASUS華碩 |
型號 |
PRO WS W680M-ACE SE |
CPU |
AMD Socket sTR5 適用於 Ryzen™ Threadripper™ PRO 7000 WX 系列 |
晶片 |
AMD WRX90 晶片組 |
記憶體 |
8 個 DIMM 插槽、DDR5、ECC 寄存記憶體*
8 通道記憶體架構
*支援的記憶體類型、資料速率(速度)和 DRAM 模組數量因 CPU 和記憶體配置而異,有關詳細信息,請參閱 CPU/記憶體支援列表在產品資訊網站的「支援」標籤下或造訪https://www.asus.com/support/。 |
擴展插槽 |
AMD Ryzen™ Threadripper™ PRO 7000 WX 系列處理器*
6 個 PCIe 5.0 x16 插槽
1 個 PCIe 5.0 x16 插槽(x8 模式)
*請查看支援網站上的 PCIe 分叉表 ( https://www.asus. com/ support/FAQ/1037507/ )
**為確保所安裝設備的相容性,請參閱https://www.asus.com/support/了解支援的周邊設備清單。 |
儲存 |
總共支援 4 個 M.2 插槽、2 個 SlimSAS 連接埠和 4 個 SATA 6Gb/s 連接埠*
AMD Ryzen™ Threadripper™ PRO 7000 WX 系列處理器*
M.2_1 插槽(Key M),類型2242/2260/ 2280/ 22110(支援 PCIe 5.0 x4 模式)
M.2_2 插槽(Key M),類型 2242/2260/2280/22110(支援 PCIe 5.0 x4 模式)
M.2_3 插槽(Key M),類型242/26242/2602 2280(支援PCIe 5.0 x4 模式)
M.2_4 插槽(Key M),類型 2242/2260/2280(支援 PCIe 5.0 x4 模式)
AMD WRX90 晶片組
2 x SlimSAS 插槽支援 PCIe 4.0 x4
4 x SATA 6Gb/s 連接埠
* AMD RAIDXpert2技術支援 PCIe RAID 0/1/5/10 和 SATA RAID 0/1/5/10。 |
網路 |
1 x Realtek 1Gb 乙太網路(AST2600 專用管理 LAN)
1 x Intel ®雙 10Gb 乙太網路
ASUS LANGuard |
USB |
後置 USB(共 9 個連接埠)
2 x USB 40Gbps (USB4 ® ),附 ASMedia ASM4242 控制器連接埠 (2 x USB Type-C ® )
6 x USB 10Gbps 連接埠 (6 x Type-A)
1 x USB 2.0 連接埠(2 x Type-A) -A )
前置 USB(共 7 個連接埠)
1 x USB 20Gbps 連接器(支援 USB Type-C ®)
1 x USB 5Gbps 接頭支援 2 個額外 USB 5G 連接埠
2 x USB 2.0 接頭支援額外4 個USB 2.0 連接埠 |
音效 |
Realtek ALC1220P 環繞音效高清音訊編解碼器*
- 前置和後置耳機輸出的阻抗感應
- 內部音訊擴大機可增強耳機和揚聲器的最高品質聲音
- 支援:插孔偵測、多串流、前面板插孔重新分配
- 高品質 120 dB SNR 立體聲播放輸出和 113 dB SNR 錄音輸入(線路輸入)
- 支援高達 32 位元/192 kHz 播放
音訊功能
- 進階音訊電容器
- 專用音訊 PCB 層
- 獨特的消音電路
* 機殼配有前面板需要一個高清音訊模組來支援5.1 環繞聲音訊輸出。
* 由於主機板上可用的音訊連接埠數量較多,此主機板僅支援最高 5.1 環繞音效。 |

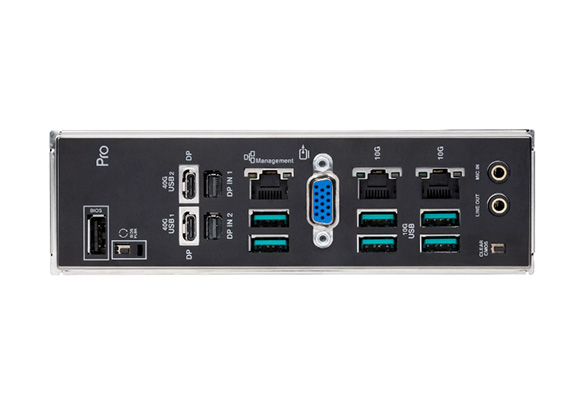

後面板 I/O 端口 |
2 x USB 40Gbps (USB4® ),附 ASMedia ASM4242 控制器連接埠 (2 x USB Type-C® )
6 x USB 10Gbps 連接埠 (6 x Type-A)
1 x USB 2.0 連接埠 (2 x Type-A)
1 x VGA 連接埠
2 x mini DisplayPort IN
1 x Intel ®雙 10Gb 乙太網路連接埠
1 x Realtek 1Gb 乙太網路連接埠
2 x 音訊插孔
1 x BIOS FlashBack™ 按鈕
1 x 清除 CMOS 按鈕 |
內部 I/O 連接器 |
風扇與散熱相關
1 x 4-pin CPU 風扇介面
1 x 4-pin CPU OPT 風扇介面
1 x W_PUMP+ 介面
5 x 4-pin 機箱風扇介面
2 x 4-pin VRM 風扇介面(板載 VRM FAN)
1 x 4 -pin M.2 風扇接頭連接器(板載M.2 FAN)
ㄒ電源相關
1 x 24-pin 主電源連接器
2 x 8-pin +12V 電源連接器
2 x 8-pin PCIe 至 CPU 電源連接器
2 x 8-pin PCIe電源連接器
儲存相關
4 x M.2 插槽 (Key M)
4 x SATA 6Gb/s 連接埠
2 x SlimSAS 連接埠
USB
1 x USB 20Gbps 連接器支援 USB Type-C ®
1 x USB 5Gbps 接針頭支援2 個附加USB 5Gbps 連接埠
2 x USB 2.0 接頭連接器支援額外 4 個 USB 2.0 連接埠
其他
1 x 機箱防盜接頭連接器
1 x COM 連接埠接頭連接器
1 x FlexKey 按鈕
1 x 前面板音訊接頭連接器( F_AUDIO)
1 x LN2 模式跳線
1 x M.2 插槽 (Key E)
7 x ProbeIt 測量點
1 x ReTry 按鈕
1 x RSVD 開關
1 x 慢速模式開關
1 x 安全啟動按鈕
1 x SPI TPM 接頭(14 -1 針)
1 x 啟動按鈕
1 x 10-1 針系統面板接頭
1 x 熱感應器接頭 |
特殊功能 |
ASUS 5X PROTECTION III
- DIGI+ VRM(帶 SPS 的數位電源設計)
- ESD 保護
- LANGuard
- 過壓保護
- SafeSlot
- 不銹鋼背面 I/O
ASUS Q-Design
- M.2 Q-Latch
- Q-Release Slim (帶PCIe SafeSlot)
- Q-Code
- Q-Connector
- Q-DIMM
- Q-LED (CPU [紅色], DRAM [黃色], VGA [白色], 啟動裝置 [黃綠色])
- Q-Slot
ASUS 散熱解決方案
- M.2 散熱器背板和板載導熱墊
- M.2 散熱器
- 鋼製背板
- 帶主動風扇的 VRM 散熱器設計
ASUS EZ DIY
- BIOS FlashBack™ 按鈕
- BIOS FlashBack™ LED
- 清除 CMOS 按鈕
- ProCool II
- 預先安裝 I /O 屏蔽
- SafeSlot
- SafeDIMM
客製化主機板設計與業務重點功能
- 24/7 可靠性
- 過流保護
BMC 相關
1 x BMC 開關
1 x BMC LAN 固定 IP 開關
1 x IPMI 開關
1 x訊息LED 接頭
1 x microSD 卡插槽
2 x LAN LED 接頭
1 x 位置 LED 接頭
1 x 位置按鈕接頭
1 x PSU_SMB 接頭
1 x SMART_PSU 開關
1 x VGA 開關
1 x VGA 接頭(AST2600 專用管理)
1 x VPP_I2C 接頭 |
軟件特點 |
華碩獨家軟體
Armoury Crate
- Fan Xpert 4
華碩 CPU-Z
Adobe Creative Cloud(免費試用)
Norton 360 for Deluxe(60 天免費試用)
WinRAR(40 天免費試用)
UEFI BIOS
華碩 EZ DIY
- 華碩 CrashFree BIOS 3
- 華碩。支援EzFlash Utility
FlexKey
IT 管理軟體
- ASUS Control Center Express(ACCE) |
BIOS |
256 Mb 快閃記憶體 ROM、UEFI AMI BIOS(基於文字) |
可管理性 |
通過 PME、PXE 進行 WOL |
配件 |
電纜
2 x PCIe 8 針至 CPU 電源線
1 x 24 針電源線(Y 型電纜)
2 x Mini DisplayPort 電纜
4 x SATA 6Gb/s 電纜
1 x 熱敏電阻電纜包
其他
1 x Q 連接器
1 x M. 2 Q-Latch 套件
1 x AMI 授權貼紙
4 x M.2 橡膠套件
1 x M.2 Key E 螺絲套件
1 x ACC Express 啟動金鑰卡
1 x 快速入門指南 |
作業系統 |
Windows® 11、Windows® 10 64位 |
Form Factor |
EEB Form Factor
12 inch x 13 inch(30.5 cm x 33 cm) |
保固 |
3年
官網登錄四年保固 |
|
※保固期有可能會變更或終止,恕不另行通知,以原廠公佈為準。
※以上規格資料或內附配件若有變更或任何錯誤,恕不另行通知,以原廠所公佈資料為準。 |
