| 廠牌 |
MicroStar微星 |
| 型號 |

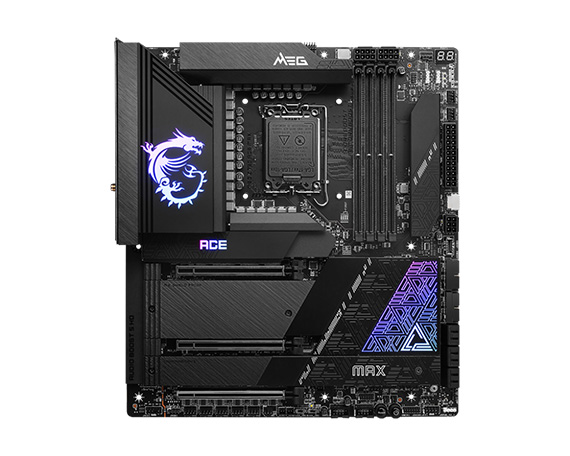

MEG Z790 ACE MAX |
| 晶片組 |
INTEL Z790 |
| CPU |
支援 Intel® Core™ 第 14/13/12 代處理器、Intel® Pentium® Gold 和 Celeron® 處理器
LGA 1700 |
| 記憶體 |
4x DDR5 UDIMM, 最大內存容量 192GB
內存支持 7800+(OC)/ 7600(OC)/ 7400(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC) / 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(JEDEC)/ 5400(JEDEC)/ 5200(JEDEC)/ 5000(JEDEC)/ 4800(JEDEC) MHz 最大
超頻頻率：
• 1DPC 1R 最高速度可達 7800+ MHz
• 1DPC 2R 最高速度可達 6800+ MHz
• 2DPC 1R 最高速度可達 6400+ MHz
• 2DPC 2R 最高速度可達 6000+ MHz
支持 Intel ® XMP3.0 OC
支持雙控制器雙通道模式
支持非 ECC、非緩衝內存 |
| 顯示 |
1x Type-C DisplayPort
支援最高解析度 4K 60Hz
*僅適用於配備整合式顯示卡的處理器。
**圖形規格可能會根據安裝的 CPU 的不同而有所不同。 |
| ONBOARD THUNDERBOLT |
Thunderbolt 晶片 JHL8540
2 個 Thunderbolt4 (USB-C) 連接埠數量
支援 Thunderbolt 裝置高達 40Gbps 傳輸速率 支援
USB4 裝置高達 20Gbps 傳輸速率
支援 USB 3.2 裝置高達 10Gbps 裝置高達 20Gbps 傳輸速率支援 USB 3.2 裝置高達 10Gbps 裝置最多可支援高達
5V/3A,15W.
3 個Thunderbolt 4 裝置或5 個Thunderbolt 3 裝置
最高支援 8K 顯示器（需要將獨立顯示卡的 DisplayPort 連接到後面板上的 Mini DisplayPort 輸入連接埠） |
| 擴充槽 |
3x PCI-E x16 插槽（數量）
PCI_E1 Gen PCIe 5.0 最高支持 x16（來自 CPU）
PCI_E2 Gen PCIe 5.0 最高支持 x8（來自 CPU）
PCI_E3 Gen PCIe 4.0 最多支援 x4（來自晶片組）
*PCI_E1 插槽將運行在PCI_E2 插槽或M2_4 插槽安裝設備時，以x8 速度運轉。
**在 PCI_E2 插槽中安裝裝置時，M2_4 插槽將無法使用。 |
| MULTI-GPU |
AMD MULTI-GPU Support |
| 儲存 |
5x M.2
M.2_1 源（來自 CPU）最高支持 PCIe 4.0 x4，支持 22110/2280/2260 設備
M.2_2 源（來自芯片組）最高支持 PCIe 4.0 x4，支持 2280/2260 設備
M .2_3 Source (From Chipset) 最高支持 PCIe 4.0 x4 / SATA 模式，支持 2280/2260 設備
M.2_4 Source (From CPU) 最高支持 PCIe 5.0 x4 ，支持 22110/2280 設備
M.2_5 Source (From Chipset)最高支持 PCIe 3.0 x4 / SATA 模式，支持 2280/2260 設備
6x SATA 6G（數量）
*安裝在 PCI_E2 插槽時，M2_4 插槽將無法使用。
**當在M2_5插槽中安裝M.2 SATA SSD時，SATA7將無法使用。 |
| RAID |
支持 SATA 存儲設備的 RAID 0、RAID 1、RAID 5 和 RAID 10
支持 M.2 NVMe 存儲設備的 RAID 0、RAID 1、RAID 5 和 RAID 10
*SATA_A1_A2 不支持 RAID 功能。 |
| USB |
4x USB 2.0（正面）
4x USB 3.2 Gen1 Type A（正面）
7x USB 3.2 Gen2 Type A（背面）
1x USB 3.2 Gen2 Type C（背面）
2x USB 3.2 Gen2x2 Type C（正面）
*實現快速充電 60W（背面）
* 60W 快速充電 60W PD_PWR1連接器需要連接到電源單元。
|
| 區域網路 |
2*Intel 2.5Gbps LAN |
| 無線和藍牙 |
Intel ® Wi-Fi 7
無線模塊預裝在 M.2 (Key-E) 插槽中
支持 MU-MIMO TX/RX, 2.4GHz / 5GHz / 6GHz* (320MHz) 高達 5.8Gbps
支持 802.11 a/ b/ g/ n/ ac/ ax/ be
支持藍牙® 5.4**, MLO, 4KQAM
* 6GHz 頻段支援可能取決於每個國家/地區的法規，而Wi-Fi 7 將在Windows 11 SV3 中準備就緒。
** 藍牙版本可能會更新，詳情請參閱 Wi-Fi 晶片組供應商的網站。藍牙 5.4 支援計劃取決於 MSFT Windows 11 計劃。 |
| 音效 |
Realtek ® ALC4082 編解碼器 + ESS ES9280AQ Combo DAC/HPA
7.1 通道 USB 高性能音頻
支持 S/PDIF
輸出 前面板最高支持 32 位/384 kHz 播放 |
| 內部輸入輸出 |
1x 電源介面(ATX_PWR)
2x 電源介面(CPU_PWR)
1x 前置Type-C 快充介面(PD_PWR1)
1x CPU 風扇
2x 水泵風扇
5x 系統風扇
2x 前面板(JFP)
1x 機殼防盜(JCI)
1x 水流
1x 慢速充電介面模式啟動跳線(JSLOW)
1x 前置音訊(JAUD)
2x 熱感應器連接器(T_SEN)
1x 調諧控制器連接器(JDASH)
3x 可尋址V2 RGB LED 連接器(JARGB_V2)
1x RGB LED 連接器(JRGB)
1x TPM 排針(支援TPM 2.0) )
4x USB 2.0 連接埠
2x USB 3.2 Gen1 Type A 連接埠
2x USB 3.2 Gen 2x2 Type C 連接埠
V-check 點
1x ARGB+FAN 接頭連接器 (JAF_1) |
| LED 功能 |
1x EZ LED Control switch
4x EZ Debug LED
1x 2-Digit Debug Code LED |

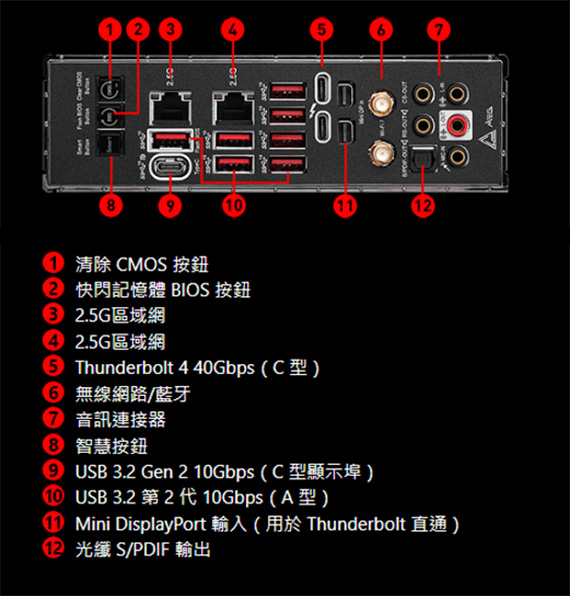

| 後面板端口 |
參考上方圖示 |
| 作業系統 |
支持 Windows® 11 64 位、Windows® 10 64 位 |
| 主機板尺寸 |
E-ATX
277mmx304.8mm |
| 保固 |
三年保固 |
|
※保固期有可能會變更或終止，恕不另行通知，以原廠公佈為準。
※以上規格資料或內附配件若有變更或任何錯誤，恕不另行通知，以原廠所公佈資料為準。
|
