| 廠牌 |
Gigabyte技嘉 |
| 型號 |
B760M DS3H AX |
| 中央處理器 |
- LGA1700插槽，支援第十三代及第十二代Intel® Core™、Pentium® Gold 及Celeron®處理器
- L3快取記憶體取決於CPU
(詳細支援列表請參考 "CPU 支援列表") |
| 晶片組 |
Intel® B760 高速晶片組 |
| 記憶體 |
- 支持DDR5 7600(超頻)/7400(超頻)/7200(超頻)/7000(超頻)/6800(超頻)/6600(超頻)/6400(超頻)/6200(超頻)/6000(超頻)/5800(超頻) ) / 5600(OC) / 5400(OC) / 5200(OC) / 4800 / 4000 MT/s
- 4個DDR DIMM插槽，最高支援到192 GB (單一插槽支援48 GB容量)
- 支援雙通道記憶體技術
- 支援ECC Un-buffered DIMM 1Rx8/2Rx8記憶體(non-ECC模式運作)
- 支援non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16記憶體
- 支援Extreme Memory Profile (XMP)記憶體
(CPU和記憶體的配置可能會影響支援的記憶體類型、速度和DRAM模組數量，請至技嘉網站查詢記憶體模組支援列表。) |
| 顯示功能 |
內建於有顯示功能的處理器-支援Intel® HD Graphics：
- 1個HDMI插座，可支援至最高4096x2160@60 Hz的解析度
* 支援HDMI 2.0版本及HDCP 2.3。
- 1個DisplayPort插座，可支援至最高4096x2304@60 Hz的解析度
* 支援DisplayPort 1.2版本及HDCP 2.3。
- 1個DisplayPort插座，可支援至最高4096x2304@60 Hz的解析度
* 支援DisplayPort 1.2版本。
(顯示功能所支援的規格將因使用的CPU而有差異。)
最多可支援三螢幕同時輸出 |
| 音效 |
- 內建Realtek® 音效晶片
- 支援High Definition Audio
- 支援2/4/5.1/7.1聲道
* 透過音效軟體可以重新定義音源插座功能，若要啟動7.1聲道音效輸出，請進入音效軟體設定。
- 支援S/PDIF輸出
|
| 網路 |
內建Realtek® 2.5GbE網路晶片(2.5 Gbps/1 Gbps/100 Mbps) |
| 無線通訊模組 |
AMD Wi-Fi 6E RZ608 (MT7921K)（PCB 版本 1.0）
- WIFI a, b, g, n, ac, ax，支援2.4/5/6 GHz無線頻段
- 藍牙5.2
- 支援11ax 80MHz無線通信標準，可支援至最高1.2 Gbps
英特爾® Wi-Fi 6E AX210（PCB 修訂版 1.1）
- WIFI a, b, g, n, ac, ax，支援2.4/5/6 GHz無線頻段
- 藍牙5.3
- 支援11ax 160MHz無線通信標準，可支援至最高2.4 Gbps
英特爾® Wi-Fi 6E AX211（PCB 修訂版 1.2）
- WIFI a, b, g, n, ac, ax，支援2.4/5/6 GHz無線頻段
- 藍牙5.3
- 支援11ax 160MHz無線通信標準，可支援至最高2.4 Gbps
Realtek ® Wi-Fi 6E RTL8852CE（PCB 版本 1.3）
- WIFI a, b, g, n, ac, ax，支援2.4/5/6 GHz無線頻段
- 藍牙5.3
- 支援11ax 160MHz無線通信標準，可支援至最高2.4 Gbps
(實際傳輸速度將因使用環境及設備而有所差異。) |
| 擴充槽 |
內建於CPU：
- 1個PCI Express x16插槽，支援PCIe 4.0及x16運作規格
內建於晶片組：
- 2個PCI Express x1插槽，支援PCIe 3.0及x1運作規格
|
| 儲存裝置介面 |
內建於CPU：
- 1個M.2插座(支援Socket 3，M key，type 2280 PCIe 4.0 x4/x2 SSD)(M2A_CPU)
內建於晶片組：
- 1個M.2插座(支援Socket 3，M key，type 2280 PCIe 4.0 x4/x2 SSD)(M2P_SB)
- 4個SATA 6Gb/s插座
SATA硬碟支援建構RAID 0、RAID 1、RAID 5及RAID 10
|
| USB |
內建於晶片組：
- 1個USB Type-C®連接埠在後方面板，支援USB 3.2 Gen 2
- 5個USB 3.2 Gen 1連接埠(3個在後方面板，2個需經由排線從主機板內USB插座接出)
- 2個USB 2.0/1.1連接埠在後方面板
內建於晶片組+USB 2.0 Hub：
- 4個USB 2.0/1.1連接埠，需經由排線從主機板內USB插座接出
|
| 內接插座 |
- 1個24-pin ATX主電源插座
- 1個8-pin ATX 12V電源插座
- 1個CPU風扇插座
- 3個系統風扇插座
- 1個可編程LED燈條電源插座
- 1個RGB LED燈條電源插座
- 2個M.2 Socket 3插座
- 4個SATA 6Gb/s插座
- 1個前端控制面板插座
- 1個前端音源插座
- 1個USB 3.2 Gen 1插座
- 2個USB 2.0/1.1插座
- 1個安全加密模組插座(限搭配GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0使用)
- 1個S/PDIF輸出插座
- 1個Q-Flash Plus按鈕
- 1個系統重置按鈕
- 1個系統重置針腳
- 1個清除CMOS資料針腳
|

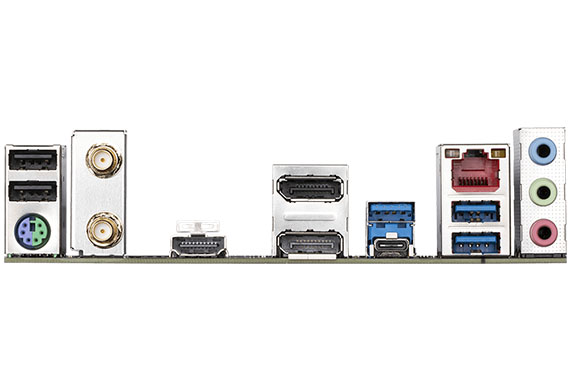

| 後方面板裝置連接插座 |
- 2個USB 2.0/1.1連接埠
- 1個PS/2鍵盤/滑鼠插座
- 2個SMA天線連接埠(2T2R)
- 1個HDMI插座
- 2個DisplayPort插座
- 3個USB 3.2 Gen 1連接埠
- 1個USB Type-C®連接埠，支援USB 3.2 Gen 2
- 1個RJ-45埠
- 3個音源接頭
|
| I/O控制器 |
內建iTE® I/O 控制晶片 |
| 硬體監控 |
- 電壓偵測
- 溫度偵測
- 風扇轉速偵測
- 水冷系統流速偵測
- 風扇故障警告
- 智慧風扇控制
* 是否支援智慧風扇控制功能會依不同的散熱風扇而定。 |
| BIOS |
- 1個128 Mbit flash
- 使用經授權AMI UEFI BIOS
- PnP 1.0a、DMI 2.7、WfM 2.0、SM BIOS 2.7、ACPI 5.0
|
|
- 支援GIGABYTE Control Center (GCC)
* GCC支援的程式會因不同主機板而有所差異；各程式所支援的功能也會依主機板的規格而不同。
- 支援Q-Flash
- 支援Q-Flash Plus
|
| 附贈軟體 |
Norton ® Internet Security (OEM 版本)
局域網帶寬管理軟件 |
| 作業系統 |
支援Windows 11 64-bit
支援Windows 10 64-bit |
| PCB規格 |
Micro ATX規格；24.4公分x 24.4公分 |
| 保固 |
三年保固 |
|
※保固期有可能會變更或終止，恕不另行通知，以原廠公佈為準。
※以上規格資料或內附配件若有變更或任何錯誤，恕不另行通知，以原廠所公佈資料為準。
|
