| 廠牌 |
Gigabyte技嘉 |
| 型號 |

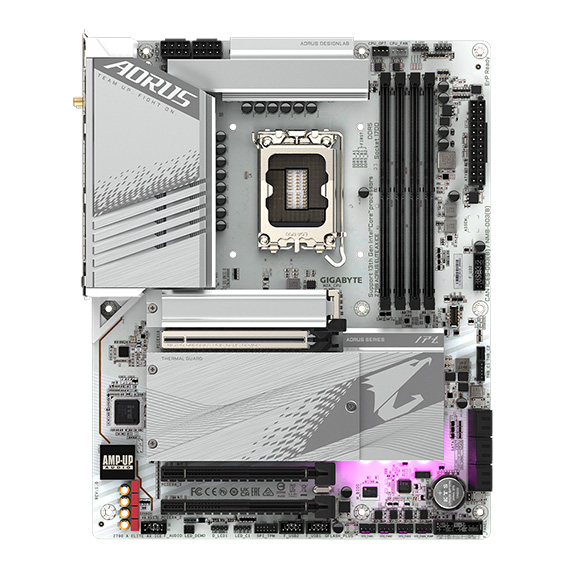

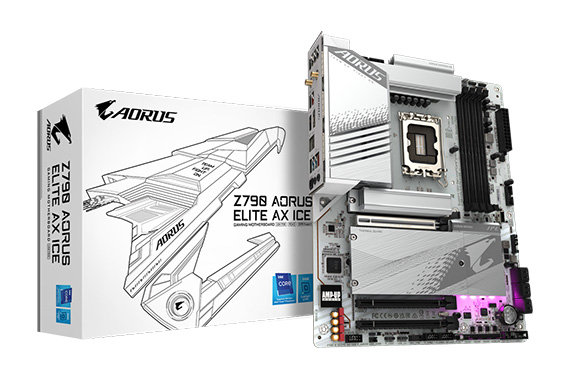

Z790 AORUS ELITE AX ICE |
| 中央處理器 |
LGA1700插槽，支援第十三代及第十二代Intel® Core™、Pentium® Gold 及 Celeron®處理器
L3快取記憶體取決於CPU
* 詳細支援列表請參考 "CPU 支援列表" |
| 晶片組 |
Intel Z790 Express Chipset |
| 記憶體 |
- 支援 DDR5 7600(O.C.) /7400(O.C.) /7200(O.C.) /7000(O.C.) /6800(O.C.) /6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 MT/s
- 4個DDR5 DIMM插槽，最高支援到192 GB (單一插槽支援48 GB容量)
- 支援雙通道記憶體技術
- 支援ECC Un-buffered DIMM 1Rx8/2Rx8記憶體(non-ECC模式運作)
- 支援non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16記憶體
- 支援Extreme Memory Profile (XMP)記憶體
(CPU和記憶體的配置可能會影響支援的記憶體類型、速度和DRAM模組數量，請查詢記憶體支援列表。) |
| 顯示功能 |
內建於有顯示功能的處理器-支援Intel® HD Graphics：
- 1個HDMI插座，可支援至最高4096x2160@60 Hz的解析度
* 支援HDMI 2.0版本及HDCP 2.3。
- 1個DisplayPort插座，可支援至最高4096x2304@60 Hz的解析度
* 支援DisplayPort 1.2版本及HDCP 2.3。
(顯示功能所支援的規格將因使用的CPU而有差異。)
|
| 音效 |
- 內建Realtek® 音效晶片
- 支援High Definition Audio
- 支援2/4/5.1/7.1聲道
* 透過音效軟體可以重新定義音源插座功能，若要啟動7.1聲道音效輸出，請進入音效軟體設定。
- 支援S/PDIF輸出
|
| 網路 |
內建Realtek® 2.5GbE網路晶片(2.5 Gbps/1 Gbps/100 Mbps) |
| 無線通訊模組 |
Intel® Wi-Fi 6E AX211 (PCB rev. 1.0)
- WIFI a, b, g, n, ac, ax，支援2.4/5/6 GHz無線頻段
- BLUETOOTH 5.3
- 支援11ax 160MHz無線通信標準，可支援至最高2.4 Gbps
Realtek® Wi-Fi 6E RTL8852CE (PCB rev. 1.1)
- WIFI a, b, g, n, ac, ax，支援2.4/5/6 GHz無線頻段
- BLUETOOTH 5.3
- 支援11ax 160MHz無線通信標準，可支援至最高2.4 Gbps
* 實際傳輸速度將因使用環境及設備而有所差異。 |
| 擴充槽 |
CPU：
- 1個PCI Express x16插槽，支援PCIe 5.0及x16運作規格(PCIEX16)
* 為發揮顯示卡最大效能，安裝一張顯示卡時務必安裝至PCIEX16插槽。
晶片組：
- 1個PCI Express x16插槽，支援PCIe 4.0及x4運作規格(PCIEX4_1)
- 1個PCI Express x16插槽，支援PCIe 3.0及x4運作規格(PCIEX4_2)
|
| 儲存裝置介面 |
CPU：
- 1個M.2插座(支援Socket 3，M key，type 22110/2280 PCIe 4.0 x4/x2 SSD)(M2A_CPU)
晶片組：
- 2個M.2插座(支援Socket 3，M key，type 22110/2280 PCIe 4.0 x4/x2 SSD)(M2P_SB、M2Q_SB)
- 1個M.2插座(支援Socket 3，M key，type 22110/2280 SATA 及 PCIe 4.0 x4 SSD) (M2M_SB)
- 6個SATA 6Gb/s插座
NVMe SSD支援建構RAID 0、RAID 1、RAID 5及RAID 10
SATA硬碟支援建構RAID 0、RAID 1、RAID 5及RAID 10
* M.2/SATA插座安裝注意事項，請參考「2-8 插座及跳線介紹」章節說明。 |
| USB |
晶片組：
- 1個USB Type-C®連接埠在後方面板，支援USB 3.2 Gen 2x2
- 1個USB Type-C®連接埠，支援USB 3.2 Gen 2，需經由排線從主機板內USB插座接出
- 2個USB 3.2 Gen 2 Type-A連接埠(紅色)在後方面板
- 5個USB 3.2 Gen 1連接埠(3個在後方面板，2個需經由排線從主機板內USB插座接出)
晶片組+2個USB 2.0 Hub：
- 8個USB 2.0/1.1連接埠(4個在後方面板，4個需經由排線從主機板內 USB插座接出)
|
| 內接插座 |
1個24-pin ATX主電源插座
2個8-pin ATX 12V電源插座
1個CPU風扇插座
1個CPU風扇/水冷幫浦插座
3個系統風扇插座
1個系統風扇/水冷幫浦插座
2個可編程LED燈條電源插座
2個RGB LED燈條電源插座
4個M.2 Socket 3插座
6個SATA 6Gb/s插座
1個前端控制面板插座
1個前端音源插座
1個USB Type-C® 插座，支援USB 3.2 Gen 2
1個USB 3.2 Gen 1插座
2個USB 2.0/1.1插座
2個Thunderbolt ™擴充子卡插座
1個安全加密模組插座(限搭配GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0使用)
1個系統重置按鈕
1個Q-Flash Plus按鈕
1個清除CMOS資料按鈕
1個系統重置針腳
1個清除CMOS資料針腳 |
| 後方面板裝置連接插座 |
1個USB Type-C®連接埠，支援USB 3.2 Gen 2x2
2個USB 3.2 Gen 2 Type-A連接埠(紅色)
3個USB 3.2 Gen 1連接埠
4個USB 2.0/1.1連接埠
2個SMA天線連接埠(2T2R)
1個HDMI插座
1個DisplayPort插座
1個RJ-45埠
1個S/PDIF光纖輸出插座
2個音源接頭 |
| I/O控制器 |
內建iTE® I/O 控制晶片 |
| 硬體監控 |
- 電壓偵測
- 溫度偵測
- 風扇轉速偵測
- 水冷系統流速偵測
- 風扇故障警告
- 智慧風扇控制
* 是否支援智慧風扇(幫浦)控制功能會依不同的散熱風扇(幫浦)而定。 |
| BIOS |
- 1個256 Mbit flash
- 使用經授權AMI UEFI BIOS
- PnP 1.0a、DMI 2.7、WfM 2.0、SM BIOS 2.7、ACPI 5.0
|
| 附加工具程式 |
- 支援GIGABYTE Control Center (GCC)
* GCC支援的程式會因不同主機板而有所差異；各程式所支援的功能也會依主機板的規格而不同。
- 支援 Q-Flash
- 支援 Q-Flash Plus
- 支援 Smart Backup
|
| 附贈軟體 |
- Norton® Internet Security (OEM版本)
- LAN bandwidth management software
|
| 作業系統 |
- 支援Windows 11 64-bit
- 支援Windows 10 64-bit
|
| PCB規格 |
ATX規格；30.5公分x 24.4公分 |
| 保固 |
三年保固 |
|
※保固期有可能會變更或終止，恕不另行通知，以原廠公佈為準。
※以上規格資料或內附配件若有變更或任何錯誤，恕不另行通知，以原廠所公佈資料為準。
|
