| 品牌 |
Gigabyte技嘉 |
| 型號 |

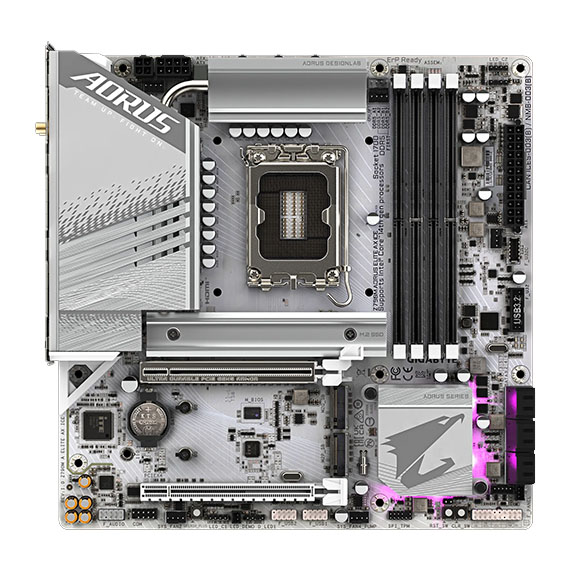

Z790M AORUS ELITE AX ICE |
| 中央處理器(CPU) |
LGA1700 插槽，支援第十四代、第十三代及第十二代Intel® Core™、Pentium® Gold 及 Celeron® 處理器
L3快取記憶體取決於CPU |
| 晶片組 |
Intel® Z790 高速晶片組 |
| 記憶體 |
支援DDR5 7600(O.C.) /7400(O.C.) /7200(O.C.) /7000(O.C.)
6800(O.C.) /6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.)
5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.)
4800 / 4000 MT/s
4個DDR DIMM插槽，最高支援到192 GB (單一插槽支援48 GB容量)
支援雙通道記憶體技術
支援ECC Un-buffered DIMM 1Rx8/2Rx8記憶體(non-ECC模式運作)
支援non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16記憶體
支援Extreme Memory Profile (XMP)記憶體
|
| 顯示功能 |
內建於有顯示功能的處理器-支援Intel® HD Graphics：
- 1個HDMI插座，可支援至最高4096x2160@60 Hz的解析度
* 支援HDMI 2.1版本及HDCP 2.3。
** 僅支援兼容於原生HDMI 2.1 TMDS規範的接口
- 1個DisplayPort插座，可支援至最高4096x2304@60 Hz的解析度
* 支援DisplayPort 1.2版本及HDCP 2.3。
(顯示功能所支援的規格將因使用的CPU而有差異。)
|
| 音效 |
內建Realtek® ALC1220晶片
* 後端音源插座提供的音效輸出孔支援DSD音訊。
支援High Definition Audio
支援2/4/5.1/7.1聲道
* 透過音效軟體可以重新定義音源插座功能，若要啟動7.1聲道音效輸出，請進入音效軟體設定。
支援S/PDIF輸出
|
| 網路 |
內建Realtek® 2.5GbE網路晶片(2.5 Gbps/1 Gbps/100 Mbps) |
| 無線通訊模組 |
Intel® Wi-Fi 6E AX211 (PCB rev. 1.0)
- WIFI a, b, g, n, ac, ax，支援2.4/5/6 GHz無線頻段
- BLUETOOTH 5.3
- 支援11ax 160MHz無線通信標準
Realtek® Wi-Fi 6E RTL8852CE (PCB rev. 1.1)
- WIFI a, b, g, n, ac, ax，支援2.4/5/6 GHz無線頻段
- BLUETOOTH 5.3
- 支援11ax 160MHz無線通信標準
(實際傳輸速度將因使用環境及設備而有所差異。)
|
| 擴充槽 |
內建於CPU：
- 1個PCI Express x16插槽，支援PCIe 5.0及x16運作規格(PCIEX16)
* PCIEX16插槽僅支援顯示卡或NVMe SSD，若只安裝一張顯示卡時務必安裝至PCIEX16插槽。
內建於晶片組：
- 1個PCI Express x16插槽，支援PCIe 4.0及x4運作規格(PCIEX4)
|
| 儲存裝置介面 |
內建於CPU：
- 1個M.2插座(支援Socket 3，M key，type 2280 PCIe 4.0 x4/x2 SSD) (M2A_CPU)
內建於晶片組：
- 1個M.2插座(支援Socket 3，M key，type 2280 PCIe 4.0 x4/x2 SSD) (M2Q_SB)
- 1個M.2插座(支援Socket 3，M key，type 22110/2280 PCIe 4.0 x4/x2 SSD)(M2P_SB)
- 6個SATA 6Gb/s插座
NVMe SSD支援建構RAID 0、RAID 1、RAID 5及RAID 10
SATA硬碟支援建構RAID 0、RAID 1、RAID 5及RAID 10
|
| USB |
內建於晶片組：
- 1個USB Type-C®連接埠在後方面板，支援USB 3.2 Gen 2x2
- 1個USB Type-C®連接埠，支援USB 3.2 Gen 2，需經由排線從主機板內USB插座接出
- 1個USB 3.2 Gen 2 Type-A連接埠(紅色)在後方面板
內建於晶片組+2個USB 3.2 Gen 1 Hub：
- 6個USB 3.2 Gen 1連接埠(4個在後方面板，2個需經由排線從主機板內USB插座接出)
內建於晶片組+2個USB 2.0 Hub：
- 8個USB 2.0/1.1連接埠(4個在後方面板，4個需經由排線從主機板內USB插座接出)
|
| 內接插座 |
- 1個24-pin ATX主電源插座
- 1個8-pin ATX 12V電源插座
- 1個4-pin ATX 12V電源插座
- 1個CPU風扇插座
- 1個CPU風扇/水冷幫浦插座
- 3個系統風扇插座
- 1個系統風扇/水冷幫浦插座
- 2個可編程LED燈條電源插座
- 2個RGB LED燈條電源插座
- 3個M.2 Socket 3插座
- 6個SATA 6Gb/s插座
- 1個前端控制面板插座
- 1個前端音源插座
- 1個USB Type-C®插座，支援USB 3.2 Gen 2
- 1個USB 3.2 Gen 1插座
- 2個USB 2.0/1.1插座
- 2個Thunderbolt™擴充子卡插座
- 1個安全加密模組插座(限搭配GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/ GC-TPM2.0 SPI V2使用)
- 1個串列埠插座
- 1個系統重置按鈕
- 1個Q-Flash Plus按鈕
- 1個清除CMOS資料按鈕
- 1個系統重置針腳
|

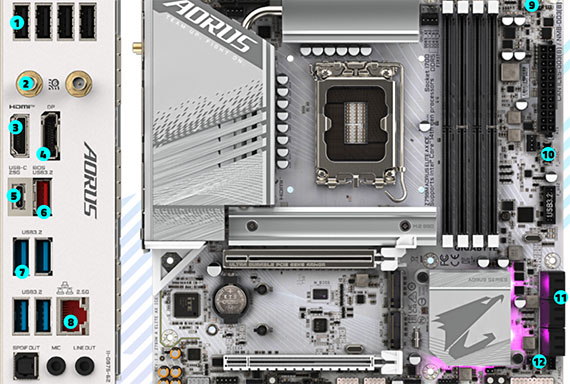

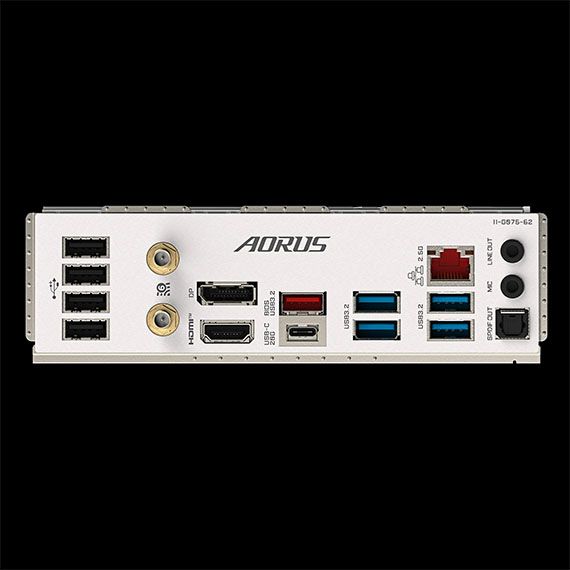

| 後方面板裝置連接插座 |
- 1個USB Type-C®連接埠，支援USB 3.2 Gen 2x2
- 1個USB 3.2 Gen 2 Type-A連接埠(紅色)
- 4個USB 3.2 Gen 1連接埠
- 4個USB 2.0/1.1連接埠
- 2個SMA天線連接埠(2T2R)
- 1個HDMI插座
- 1個DisplayPort插座
- 1個RJ-45埠
- 1個S/PDIF光纖輸出插座
- 2個音源接頭
|
| I/O控制器 |
內建iTE® I/O 控制晶片 |
| BIOS |
1個256 Mbit flash
使用經授權AMI UEFI BIOS
PnP 1.0a、DMI 2.7、WfM 2.0、SM BIOS 2.7、ACPI 5.0
|
| 作業系統 |
支援Windows 11 64-bit
支援Windows 10 64-bit
|
| PCB規格 |
Micro ATX規格；24.4公分x 24.4公分 |
| 保固 |
3年 |
|
※保固期有可能會變更或終止，恕不另行通知，以原廠公佈為準。
※以上規格資料或內附配件若有變更或任何錯誤，恕不另行通知，以原廠所公佈資料為準。 |
