| 廠牌 |
Gigabyte技嘉 |
| 型號 |
X870E AORUS MASTER |
| 中央處理器 |
AMD AM5插槽，支援：
AMD Ryzen™ 9000系列處理器/
AMD Ryzen™ 8000系列處理器/
AMD Ryzen™ 7000系列處理器
(請至技嘉網站查詢有關支援的處理器列表) |
| 晶片組 |
AMD X870E |
| 記憶體 |
支援 DDR5 8600(OC) / 8400(OC) / 8200(OC) / 8000(OC) / 7800(OC) / 7600(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6666(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5600(OC) / 5200 / 4800 / 4400 MT/s
4個DDR5 DIMM插槽，最高支援到256 GB (單一插槽支援64 GB容量)
支援雙通道記憶體技術
支援ECC Un-buffered DIMM/non-ECC Un-buffered DIMM記憶體
支援AMDEXtended Profiles forOverclocking (AMDEXPO™)及ExtremeMemory Profile (XMP)記憶體
(CPU和記憶體的配置可能會影響支援的記憶體類型、速度和DRAM模組數量，請至技嘉網站查詢記憶體模組支援列表。) |
| 顯示功能 |
內建於支援AMD Radeon™顯示晶片的處理器+ASMedia USB4®控制器：
- 2個USB4® USB Type-C®連接埠，支援USB4及DisplayPort技術之顯示輸出，可支援至最高3840x2160@240 Hz的解析度
* 支援DisplayPort 1.4版本及HDR。
內建於支援AMD Radeon™顯示晶片的處理器：
- 1個HDMI插座，可支援至最高4096x2160@60 Hz的解析度
* 支援HDMI 2.1版本及HDCP 2.3及HDR。
**僅支援兼容於原生HDMI 2.1 TMDS規範的接口。
- 1個前端HDMI插座，可支援至最高1920x1080@30 Hz的解析度
* 支援HDMI 1.4版本。
(顯示功能所支援的規格將因使用的CPU而有差異。) |
| 音效 |
內建Realtek® ALC1220晶片
* 後方音源插座提供的音效輸出孔支援DSD音訊。
支援DTS:X® Ultra
支援High Definition Audio
支援2/4/5.1/7.1聲道
* 透過音效軟體可以重新定義音源插座功能，若要啟動7.1聲道音效輸出，請進入音效軟體設定。
支援S/PDIF輸出 |
| 網路 |
內建Realtek® 5GbE 網路晶片(5 Gbps/2.5 Gbps/1 Gbps/100 Mbps) |
| 無線通訊模組 |
Qualcomm® Wi-Fi 7 QCNCM865
- 802.11a, b, g, n, ac, ax, be，支援2.4/5/6 GHz無線頻段
- BLUETOOTH 5.3
- 支援11be 320MHz無線通信標準
(實際傳輸速度將因使用環境及設備而有所差異。)
* Wi-Fi 7的完整功能仰賴Windows 11 SV3版本的支援度，Windows 10沒有提供相關驅動程式。
**Wi-Fi 7於6 GHz 載波的可用頻道編號仰賴各國家的通訊法規允許。 |
| 擴充槽 |
1個PCI Express x16插槽(PCIEX16)，內建於CPU：
AMD Ryzen™ 9000/7000系列處理器，支援PCIe 5.0及x16運作規格
* PCIEX16插槽僅支援顯示卡或NVMe SSD，若只安裝一張顯示卡時務必安裝至PCIEX16插槽。
* 由於M2B_CPU及M2C_CPU插座與PCIEX16插槽共享頻寬，所以當M2B_CPU或M2C_CPU插座安裝裝置時，PCIEX16插槽最高以x8頻寬運作。
AMD Ryzen™ 8000系列-Phoenix 1處理器，支援PCIe 4.0及x8運作規格
AMD Ryzen™ 8000系列-Phoenix 2處理器，支援PCIe 4.0及x4運作規格
內建於晶片組：
- 1個PCI Express x16插槽，支援PCIe 4.0及x4運作規格(PCIEX4_1)
- 1個PCI Express x16插槽，支援PCIe 3.0及x4運作規格(PCIEX4_2) |
| 儲存裝置介面 |
1個M.2插座(M2A_CPU)，內建於CPU，支援Socket3，Mkey，type25110/22110/2580/2280 SSD：
AMD Ryzen™ 9000/7000系列處理器，支援PCIe 5.0 x4/x2 SSD
AMD Ryzen™ 8000系列-Phoenix 1處理器，支援PCIe 4.0 x4/x2 SSD
AMD Ryzen™ 8000系列-Phoenix 2處理器，支援PCIe 4.0 x4/x2 SSD
2個M.2插座(M2B_CPU、M2C_CPU)，內建於CPU，支援Socket 3，M key，type 22110/2280 SSD：
AMD Ryzen™ 9000/7000系列處理器，支援PCIe 5.0 x4/x2 SSD
* 當使用AMD Ryzen™ 8000系列-Phoenix 1或Phoenix 2處理器，M2B_CPU及M2C_CPU插座則無法使用。
1個M.2插座(M2D_SB)，內建於晶片組，支援Socket 3，Mkey，type 22110/2280
PCIe 4.0 x4/x2 SSD
4個SATA 6Gb/s插座
NVMe SSD支援建構RAID 0、RAID 1、RAID 5及RAID 10
* RAID 5僅適用於AMD Ryzen™ 9000系列處理器。
SATA硬碟支援建構RAID 0、RAID 1及RAID 10 |
| USB |
內建於CPU+ASMedia USB4®控制器：
- 2個USB4® USB Type-C®連接埠在後方面板
內建於CPU：
- 1個USB 3.2 Gen 2 Type-A連接埠(紅色)在後方面板
內建於晶片組+USB 3.2 Gen 1 Hub：
- 4個USB 3.2 Gen 1連接埠在後方面板
內建於晶片組：
- 1個USB Type-C®連接埠，支援USB 3.2 Gen 2x2，需經由排線從主機板內USB插座接出
- 3個USB 3.2 Gen 2 Type-A連接埠(紅色)在後方面板
- 4個USB 3.2 Gen 1連接埠，需經由排線從主機板內USB插座接出
- 6個USB 2.0/1.1連接埠(2個在後方面板，4個需經由排線從主機板內USB插座接出) |
| 內接插座 |
1個24-pin ATX主電源插座
2個8-pin ATX 12V電源插座
1個CPU風扇插座
1個CPU風扇/水冷幫浦插座
4個系統風扇插座
2個系統風扇/水冷幫浦插座
4個可編程RGB Gen2 LED燈條電源插座
1個RGB LED燈條電源插座
4個M.2 Socket 3插座
4個SATA 6Gb/s插座
1個前端控制面板插座
1個前端音源插座
1個USB Type-C®插座，支援USB 3.2 Gen 2x2
2個USB 3.2 Gen 1插座
2個USB 2.0/1.1插座
1個噪音偵測插座
1個安全加密模組插座(限搭配GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2使用)
1個HDMI插座(註)
1個電源按鈕
1個系統重置按鈕
1個系統重置針腳
1個清除CMOS資料針腳
2個感溫線針腳
電壓量測點
(註) 是否支援此規格依CPU而定。 |

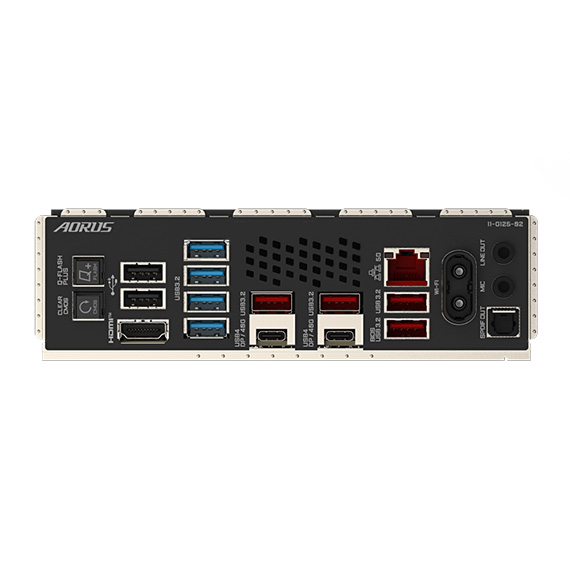

| 後方面板裝置連接插座 |
1個Q-Flash Plus按鈕
1個清除CMOS資料按鈕
1個HDMI插座(註)
2個USB4® USB Type-C® (DisplayPort (註))連接埠
4個USB 3.2 Gen 2 Type-A連接埠(紅色)
4個USB 3.2 Gen 1連接埠
2個USB 2.0/1.1連接埠
1個RJ-45埠
2個天線連接埠(2T2R)
2個音源接頭
1個S/PDIF光纖輸出插座
(註) 是否支援此規格依CPU而定。 |
| I/O控制器 |
內建iTE® I/O 控制晶片 |
| 硬體監控 |
電壓偵測
溫度偵測
風扇轉速偵測
水冷系統流速偵測
風扇故障警告
智慧風扇控制
* 是否支援智慧風扇(幫浦)控制功能會依不同的散熱風扇(幫浦)而定。
噪音偵測 |
| BIOS |
1 x 256 Mbit 快閃記憶體
使用經許可的 AMI UEFI BIOS
PnP 1.0a、DMI 2.7、WfM 2.0、SM BIOS 2.7、ACPI 5.0 |
| 附加工具程式 |
支持GIGABYTE Control Center (GCC)
* GCC支援的程式會因不同主機板而有所差異；各程式所支援的功能也會依主機板的規格而不同。
支援Q-Flash
支援Q-Flash Plus
支援Smart Backup |
| 附贈軟體 |
Norton® Internet Security（OEM 版）
LAN 頻寬管理軟體 |
| 作業系統 |
支援 Windows 11 64 位元
|
| PCB規格 |
ATX 外形尺寸；30.5公分x 24.4公分 |
| 保固 |
三年保固 |
|
※保固期有可能會變更或終止，恕不另行通知，以原廠公佈為準。
※以上規格資料或內附配件若有變更或任何錯誤，恕不另行通知，以原廠所公佈資料為準。
|
