| 廠牌 |
ASRock華擎 |
| 型號 |

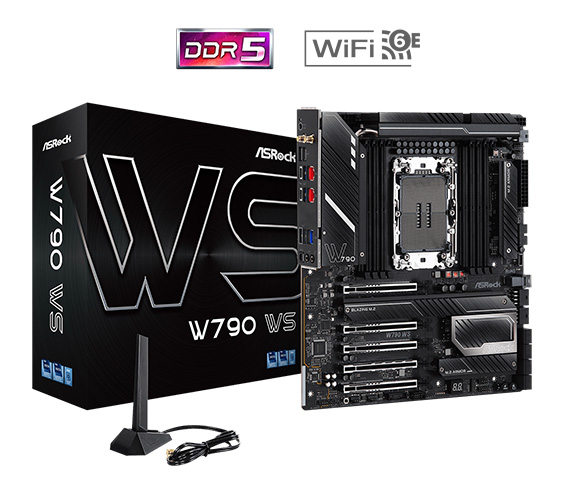

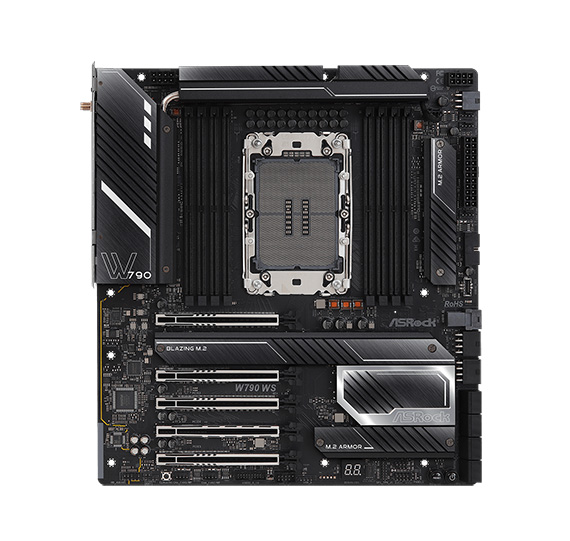

W790 WS |

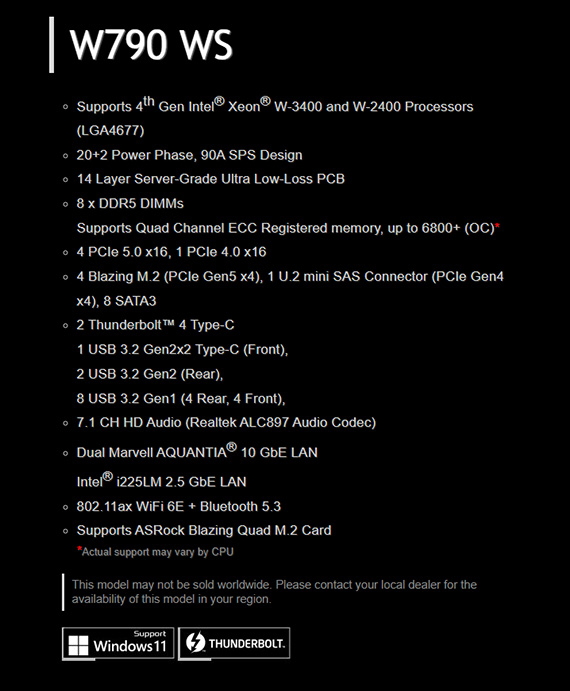

| 獨特的功能 |
卓越的生產力
- PCIe Gen5（顯示卡，M.2）
- 四通道 DDR5
- 2 個 Thunderbolt™ 4 Type-C
堅如磐石的耐用性
- 超低損耗 PCB
- 20+2 相電源，90A SPS，帶加大散熱片裝甲
- 靈活整合I/O 屏蔽
- Nichicon 12K 黑色電容（100% 日本製造的高品質導電聚合物電容器）
超快速連接
- 雙 Marvell (Aquantia) 10GbE LAN
- Intel ® 2.5GbE LAN
-採用 Intel ®高級管理技術的 Intel ® vPro 工作站
- 802.11 ax Wi-Fi 6E
模組 EZ 更新
- BIOS 閃回按鈕
- 華擎自動驅動程式安裝程序
|
| 中央處理器 |
- 支援第4代 Intel ® Xeon ® W-3400 和 W-2400 處理器 (LGA4677)
- 支援 Intel ® Boot Guard
- 支援 Intel ®可信任執行技術 (Intel ® TXT)
- 支援 Intel ® Turbo Boost 技術
- 支援 Intel ®虛擬化技術 (Intel ® VT)
- 支援 Intel ®超線程技術 (Intel ® HT Technology)
- 支援 Intel ®資料流加速器 (Intel ® DSA)
- 支援 CXL (Compute Express Link) 1.1
- 支援華擎 Hyper BCLK 引擎 |
| 晶片組 |
- Intel W790
- 支援英特爾®博銳技術
- 支援英特爾®主動式管理技術 |
| 記憶體 |
- 四通道 DDR5 記憶體技術
- 8 個 DDR5 DIMM 插槽*
- 支援 DDR5 ECC、緩衝記憶體 (RDIMM/ RDIMM-3DS/ RDIMM-9x4) 高達 6800+(OC) * *
- 最大。系統記憶體容量：2TB
*僅在安裝 1 / 2 / 4 DIMM 記憶體模組時才支援 S3（睡眠）模式。
1DPC 高達 6800+ MHz (OC)，Xeon ® W9、Xeon ® W7 和 Xeon ® W5 本機頻率為 4800 MHz。
2DPC 高達 6200+ MHz (OC)，Xeon ® W9、Xeon ® W7 和 Xeon ® W5 本機頻率為 4400 MHz。
原生支援 Xeon ® W3、W5-3423 和 W5-3433 的 4400 MHz。不支援超頻。
* *實際支援可能因 CPU 而異 |
| BIOS |
- 256Mb AMI UEFI Legal BIOS，帶 GUI 支持 |
| 顯示 |
不適用 |
| 音效 |
- 7.1 CH 高清音訊（Realtek ALC897 音訊編解碼器）
- Nahimic 音頻 |
| 網路 |
2 x 10 Gigabit LAN 100/1000/2500/5000/10000 Mb/s (Marvell (Aquantia) AQC113CS)
- 支持 LAN 喚醒
- 支持 PXE
1 x 2.5 Gigabit LAN 10/100/1000/2500 Mb/s ( Intel ® I225LM )
- 支援 LAN 喚醒
- 支援 PXE
- 支援 Intel ® vPro 技術 |
| 無線區域網路 |
- 802.11ax Wi-Fi 6E 模組
- 支援 IEEE 802.11a/b/g/n/ac/ax
- 支援雙頻 2x2，並支援擴充 6GHz 頻段*
- 1 個天線，支援2（發射）x 2（接收）分集技術
- 支援藍牙 5.3 + 高速 II 類
- 支援 MU-MIMO
* Wi-Fi 6E（6GHz頻段）將由Microsoft Windows® 11支援。一旦可用，它將透過 Windows ®更新和軟體更新啟動（對於受支援的國家/地區） 。
6E 功能需要 6GHz 相容路由器。 |
| 擴充槽 |
CPU：
- 4 x PCIe 5.0 x16 插槽（PCIE1/PCIE3 at x16；PCIE2/PCIE5 at x8）*
晶片組：
- 1 x PCIe 4.0 x16 插槽（PCIE4），支援 x4 模式*
- 1 x 垂直M.2插槽（按鍵） E), 支援 2230 型 WiFi/BT PCIe WiFi 模組
- VGA PCIe 插槽中的 15μ 金接點
*支援NVMe SSD作為啟動磁碟 |
| 儲存 |
CPU：
- 1 x Blazing M.2 插槽（M2_1，Key M），支援類型 2230/2242/2260/2280 PCIe Gen5x4 (128 Gb/s) 模式*
- 2 x Blazing M.2 插槽（M2_2 和M2_3 ，Key M)，支援類型 2260/2280 PCIe Gen5x4 (128 Gb/s)模式*
- 1 x Blazing M.2 插槽（M2_4，Key M），支援類型 2260/2280 PCIe Gen5x4 (128 Gb/s) 模式*
晶片組：
- 8 個 SATA3 6.0 Gb/s 連接器
- 1 個 U.2 連接器，支援 PCIe Gen4x4 (64 Gb/s) 模式
*支援Intel®磁碟區管理設備(VMD)
支援NVMe SSD作為啟動磁碟 |
| RAID |
- 支援 SATA 儲存裝置的 RAID 0、RAID 1、RAID 5 和 RAID 10
- 支援 M.2 NVMe 儲存裝置的 RAID 0、RAID 1、RAID 5 和 RAID 10 *
*需要額外的 M.2 NVMe 擴充卡以支援 RAID 10 |
| USB |
- 2 x Thunderbolt™ 4 Type-C（後）
- 1 x USB 3.2 Gen2x2 Type-C（前）
- 2 x USB 3.2 Gen2 Type-A（後）
- 8 x USB 3.2 Gen1（4 個後部，4 個前部）
- 3 個 USB 2.0（正面）
*所有USB連接埠均支援ESD保護 |
| 接頭 |
- 1 x CPU 上的虛擬 RAID 接針
- 1 x SPI TPM 接針
- 1 x 機殼防盜和揚聲器接針
- 1 x CPU 風扇連接器（4 針）*
- 1 x CPU/水泵風扇連接器（4 針）（智慧風扇速度控制）* *
- 3 x 機殼/水泵風扇連接器（4 針）（智慧風扇速度控制）* * *
- 1 x 24 針 ATX 電源連接器（高密度電源連接器）
- 2 x 8
針12V電源連接器（高密度電源連接器）（用於主機板）
- 1 x 6 針 12V 電源連接器（高密度電源連接器）（用於主機板） * * * *
- 2 x 8 針12V 電源連接器（高密度電源連接器） )（適用於 PCIe 卡）* * * * *
- 1 x 前面板音訊連接器
- 2 x USB 2.0 接頭連接器（支援 3 個 USB 2.0 連接埠）
- 2 x USB 3.2 Gen1 接頭連接器（支援4 個USB 3.2 Gen1 連接埠）
- 1 x 正面面板 C 型 USB 3.2 Gen2x2 接頭 (20 Gb/s)
- 1 x 清除 CMOS 按鈕
- 1 x 帶 LED 的 Dr. Debug
- 1 x 帶LED的電源按鈕
- 1 x 帶 LED 的重設按鈕
* CPU_FAN1 支援風扇功率高達 1A (12W)。
* * CPU_FAN2/WP_3A 支援風扇功率高達 3A (36W)。
* * * CHA_FAN1~3/WP支援風扇功率高達2A（24W）。
CPU_FAN2/WP_3A 和 CHA_FAN1~3/WP 可以自動偵測是否使用 3 針或 4 針風扇。
* * * *可選擇將ATX 12V 6針電纜連接到ATX12V3，為超頻提供更多動力。
* * * * *安裝一張或兩張 PCIe 卡時，請使用 GTX_12V1 或 GTX_12V2。安裝兩個以上 PCIe 卡時，請使用兩個連接器。否則，系統可能無法正常啟動。 |

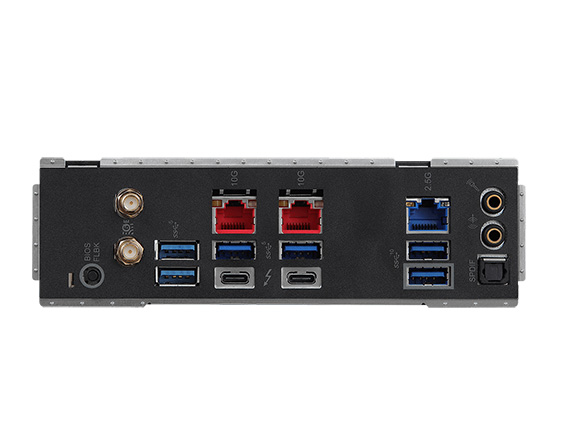

| 後背板輸出 / 入接口 |
- 2 個天線連接埠
- 1 個光纖 SPDIF 輸出連接埠
- 2 個 Thunderbolt™ 4 Type-C 連接埠*
- 2 個 USB 3.2 Gen2 Type-A 連接埠 (10 Gb/s)
- 4 個 USB 3.2 Gen1 連接埠
- 3 個 RJ -45 LAN 連接埠
- 1 x BIOS 閃回按鈕
- 1 x 線路輸出插孔（金色音訊插孔）
- 1 x 麥克風輸入插孔（金色音訊插孔）
*支援 USB PD 3.0 高達 9V@3A (27W) / 5V@3A (15W) 充電 |
| 軟件和 UEFI |
軟體
- 華擎主機板實用程式 (A-Tuning)
UEFI
- 華擎 UEFI 中的我的最愛
- 華擎自動驅動程式安裝程式
- 華擎 Instant Flash
- 華擎 Easy RAID 安裝程序
*這些實用程式可以從華擎即時更新和應用程式商店下載。 |
| 配件 |
- 1 本使用手冊
- 4 x SATA 線
- 1 x 華擎 WiFi 2.4/5/6 GHz 天線
- 1 x CPU 托架（適用於 LGA 4677 E1A）
- 1 x CPU 托架（適用於 LGA 4677 E1B）
- 4 x 螺絲（適用於M.2 插槽）
- 2 x M.2 插座支架 |
| 規格 |
- EATX 外形尺寸：12.0 英吋 x 10.9 英吋、30.5 公分 x 27.7 公分
- 14 層 PCB |
| 作業系統 |
- Microsoft Windows® 10 64 位元/11 64 位元
- Linux *
* Intel ® VIA ®支援Linux ，將Intel ® Linux 驅動程式上游至Linux 開源社群。各個 Linux 發行版的採用取決於作業系統供應商 |
| 保固 |
三年保固 |
|
※保固期有可能會變更或終止，恕不另行通知，以原廠公佈為準。
※以上規格資料或內附配件若有變更或任何錯誤，恕不另行通知，以原廠所公佈資料為準。
|
