| 廠牌 |
ASRock華擎 |
| 型號 |
A520M-ITX/ac |
| 獨特的功能 |
ASRock 超合金
- 60A 高效電感
- 50A Dr.MOS
- 亮黑 PCB
- 高密度防潮纖維電路板
Intel® 802.11ac WiFi
ASRock M.2 散熱盔甲
ASRock Ultra M.2 (PCIe Gen3x4)
ASRock 全防護 (支援全部 USB、音源、網路埠)
ASRock Live Update & APP Shop |
| 中央處理器 |
- 支援 AMD AM4 插槽 Ryzen™ 3000, 3000 G-Series, 4000 G-Series, 5000 和 5000 G-Series Desktop 處理器*
- 數位電源設計
- 8 電源相位設計 |
| 晶片組 |
AMD A520 |
| 記憶體 |
雙通道 DDR4 記憶體技術
- 2 x DDR4 插槽
- AMD Ryzen 系列 CPU (Vermeer) 支援 DDR4 4600+(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered 記憶體*
- AMD Ryzen 系列 CPU (Matisse) 支援 DDR4 4600+(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered 記憶體*
- AMD Ryzen 系列 APU (Cezanne) 支援 DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered 記憶體*
- AMD Ryzen 系列 APU (Renoir) 支援 DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered 記憶體*
- 系統記憶體最大容量: 64GB**
- 支援極限記憶體設定檔（XMP）記憶體模組
- DIMM 插槽為 15μ 鍍金接針 |
| BIOS |
- 128Mb AMI UEFI Legal BIOS, 支援圖形界面
- 支援 "即插即用"
- 符合 ACPI 5.1, 支援喚醒與自動開機 (Wake Up Events)
- 支援免跳線
- 支援 SMBIOS 2.3
- CPU, CPU VDDCR_SOC, DRAM, VPPM, +1.8VSB, VDDP 電壓多功能調節器 |
| 顯示 |
- Ryzen 系列 APU 上整合 AMD Radeon™ HD Vega系列顯示核心*
- DirectX 12, Pixel Shader 5.0
- 共享記憶體預設為 2GB, 最大共享記憶體支援至 16GB**
- 二種顯示輸出選項: 支援獨立顯示控制器的 HDMI 和 DisplayPort 1.4
- 支援 HDMI 2.1, 最大解析度達 4K x 2K (4096x2160) @ 60Hz
- 支援 DisplayPort 1.4 最大解析度達 5K (5120x2880)@120Hz
- 支援 HDMI 2.1, 可支援自動聲畫同步, 深色 (12bpc), xvYCC 與 HBR (High Bit Rate Audio) (需配備相容 HDMI 的顯示器)
- 支援 HDMI 2.1 HDR (高動態範圍)
- 使用 HDMI 2.1 / DisplayPort 1.4 埠支援 HDCP 2.3 功能
- 使用 HDMI 2.1 與 DisplayPort 1.4 埠支援 4K Ultra HD (UHD) 高畫質播放
- 支援 Microsoft® PlayReady |
| 音效 |
- 7.1 聲道高傳真音效 (Realtek ALC887/897 音源編碼解碼器)
- 防突波 |
| 網路 |
- PCIE x1 千兆網卡 10/100/1000 Mb/s
- Realtek RTL8111H
- 支援網絡喚醒功能 (Wake-On-LAN)
- 支援防雷擊 / 防 ESD 靜電
- 支援 Energy Efficient Ethernet 802.3az
- 支援 PXE |
| 無線網路 |
- Intel® 802.11ac WiFi 模組
- 支援 IEEE 802.11a/b/g/n/ac
- 支援 Dual-Band (2.4/5 GHz)
- 支援高速無線連接達 433Mbps
- 支援 Bluetooth 4.2 + High speed class II |
| 擴充槽 |
- 1 x PCI Express 3.0 x16 插槽 (PCIE1: x16 模式)*
- 1 x 垂直 M.2 插槽 (Key E) with the bundled WiFi-802.11ac PCIe WiFi 模組 (位於後側 I/O)
*AMD Ryzen 系列 CPU (Matisse) 支援 PCIe 轉接卡；轉 x8/x8
支援 NVMe SSD 開機 |
| 儲存 |
- 4 x SATA3 6.0 Gb/s 連接埠, 支援 RAID (RAID 0, RAID 1 和 RAID 10), NCQ, AHCI 和 Hot Plug
- 1 x Ultra M.2 插槽 (M2_1), 支援 M Key 2280 型 M.2 SATA3 6.0 Gb/s 與 M.2 PCIe 模組至 Gen3 x4 (32 Gb/s)*
*支援 NVMe SSD 開機
NVMe SSD is not supported with AMD Athlon™ 3000G
處理器
支援華擎 U.2套件 |
| 接頭 |
- 1 x RGB LED 接針*
- 1 x 可編程 LED 接針**
- 1 x CPU 風扇連接埠 (4-pin)***
- 2 x 機殼 / 水泵風扇介面 (4-pin) (智慧風扇速度控制)****
- 1 x 24 針 ATX 電源連接埠
- 1 x 8 針 12V 電源連接埠
- 1 x 前置 Panel Audio 連接埠
- 1 x USB 2.0 接針 (支援 2 USB 2.0 埠) (支援 ESD 靜電保護)
- 1 x USB 3.2 Gen1 接針 (支援 2 USB 3.2 Gen1 埠) (支援 ESD 靜電保護)
*支援至 12V/3A, 36W LED 燈條
**支援至 5V/3A, 15W LED 燈條
***CPU 風扇接頭支援最大 1A (12W) 電源.
****機殼 / 水泵風扇支援最高 2A (24W) 水冷風扇.
CHA_FAN1/WP 和 CHA_FAN2/WP 可以自動偵測 3 針或 4 針風扇. |

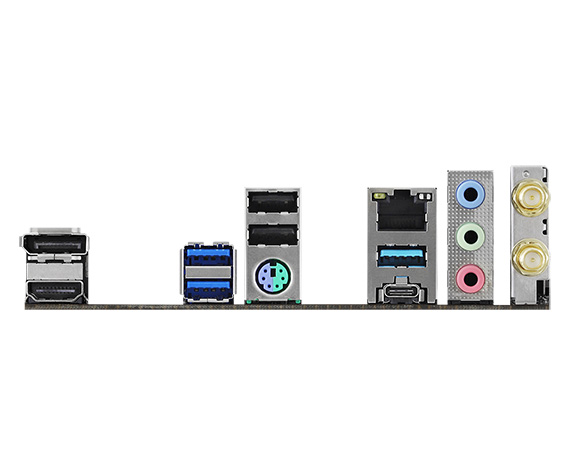

| 後背板輸出 / 入接口 |
- 2 x 天線埠
- 1 x PS/2 鍵盤 / 滑鼠埠
- 1 x HDMI 埠
- 1 x DisplayPort 1.4
- 2 x USB 2.0 埠 (支援 ESD 靜電保護)
- 3 x USB 3.2 Gen1 Type-A 埠 (支援 ESD 靜電保護)
- 1 x USB 3.2 Gen1 Type-C 埠 (支援 ESD 靜電保護)
- 1 x RJ-45 網路埠帶 LED 指示燈 (ACT/LINK LED 和 SPEED LED)
- HD 音訊插孔: 線性輸入 / 前置揚聲器 / 麥克風 |
| 軟件和 UEFI |
軟體
- ASRock 主機板 Utility (A-Tuning)
- ASRock Polychrome SYNC
UEFI
- ASRock Full HD UEFI
- ASRock Instant Flash |
| 配件 |
- 快速安裝指南, 支援光碟, I/O 擋板
- 2 x SATA 資料線
- 2 x ASRock WiFi 2.4/5 GHz 天線 |
| 規格 |
- Mini-ITX 規格: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm
- 固態電容設計 |
| 作業系統 |
支援 Microsoft® Windows 10 64-bit / 11 64-bit |
| 保固 |
三年保固 |
|
※保固期有可能會變更或終止，恕不另行通知，以原廠公佈為準。
※以上規格資料或內附配件若有變更或任何錯誤，恕不另行通知，以原廠所公佈資料為準。
|
