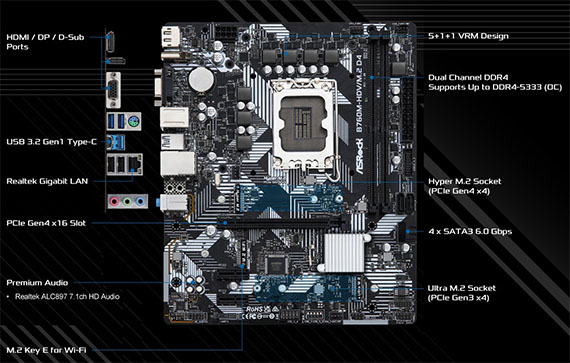

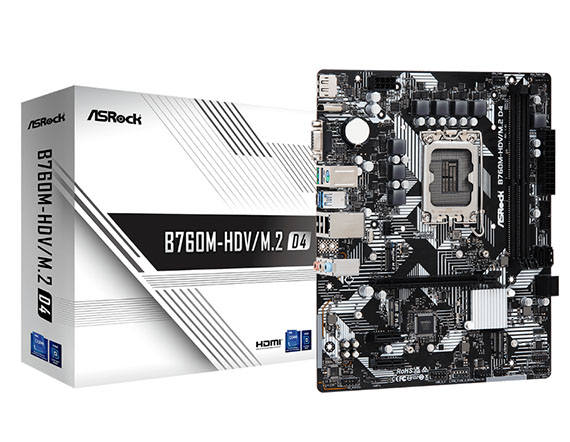

廠牌 |
ASRock華擎 |
型號 |
B760M-HDV/M.2 |
獨特的功能 |
堅如磐石的耐用性
EZ 更新
- ASRock Auto Driver Installer
|
中央處理器 |
支持第 13代和第 12代英特爾®酷睿™ 處理器 (LGA1700)
支持英特爾®混合技術
支持英特爾® Turbo Boost Max 3.0 技術
支持英特爾® Thermal Velocity Boost (TVB)
支持英特爾® Adaptive Boost 技術 ( ABT) |
晶片組 |
英特爾® B760 |
記憶體 |
雙通道 DDR4 內存技術
2 個 DDR4 DIMM 插槽
支持 DDR4 非 ECC、無緩衝內存高達 5333+(OC) *
支持 ECC UDIMM 內存模塊(在非 ECC 模式下運行)
最大。系統內存容量:64GB *
支持Intel® Extreme Memory Profile (XMP) 2.0
* 1DPC 1R 高達 5333+ MHz (OC),原生 3200 MHz。
1DPC 2R 高達 4400+ MHz (OC),原生 3200 MHz。 |
BIOS |
128Mb AMI UEFI Legal BIOS,支持 GUI |
顯示 |
- 英特爾® Xe 圖形架構(第 12 代)
- 1 x HDMI 2.1 TMDS 兼容,支持 HDCP 2.3 和最高。分辨率高達 4K 60Hz
- 1 x DisplayPort 1.4 帶 DSC(壓縮),支持 HDCP 2.3 和最大。分辨率高達 8K 60Hz / 5K 120Hz
- 1 x D-Sub,支持最大。分辨率高達全高清 (1920x1080) 60Hz
*Intel ® UHD Graphics Built-in Visuals 和 VGA 輸出僅支持集成 GPU 的處理器。 |
音效 |
7.1 聲道高清音頻(Realtek ALC887/897 音頻編解碼器) |
網路 |
千兆網卡 10/100/1000 Mb/s
Realtek 8111H |
擴充槽 |
CPU:
- 1 x PCIe 4.0 x16 插槽 (PCIE1),支持 x16 模式*
芯片組:
- 2 x PCIe 3.0 x1 插槽(PCIE2 和 PCIE3)*
- 1 x M.2 插槽(Key E),支持類型 2230 WiFi/BT PCIe WiFi模塊
*支持NVMe SSD作為啟動盤 |
儲存 |
CPU:
- 1 x Hyper M.2 插槽(M2_1,Key M),支持類型 2260/2280 PCIe Gen4x4(64 Gb/s)模式 *
芯片組:
- 1 xUltra M.2 插槽(M2_2,Key M),支持類型 2260/2280 SATA3 6.0 Gb/s & PCIe Gen3x4 (32 Gb/s) 模式*
- 4 x SATA3 6.0 Gb/s 連接器* *
*支持 Intel ® Volume Management Device (VMD)
支持 NVMe SSD 作為啟動盤
* *如果 M2_2 被 SATA 類型的 M.2 設備佔用,SATA3_3 將被禁用。 |
RAID |
支持 SATA 存儲設備的 RAID 0、RAID 1、RAID 5 和 RAID 10 |
USB |
1 x USB 3.2 Gen1 Type-C(背面)
5 x USB 3.2 Gen1 Type-A(3 個背面,2 個正面)
5 x USB 2.0(2 個背面,3 個正面)
*所有 USB 端口均支持 ESD 保護 |
連接器 |
- 1 x SPI TPM 接頭連接器
- 1 x 機箱防盜和揚聲器接頭連接器
- 1 x CPU 風扇連接器(4 針)*
- 1 x CPU/水泵風扇連接器(4 針)(智能風扇速度控制)* *
- 2 x 機箱/水泵風扇連接器(4 針)(智能風扇速度控制)* * *
- 1 x 24 針 ATX 電源連接器
- 1 x 8 針 12V 電源連接器
- 1 x 前面板音頻連接器
- 2 x USB 2.0 接頭連接器(支持 3 個 USB 2.0 端口)
- 1 x USB 3.2 Gen1 接口 (支持 2 個 USB 3.2 Gen1 端口)
* CPU_FAN1 支持高達 1A (12W) 的風扇功率。
* * CPU_FAN2/WP 支持高達 2A (24W) 的風扇功率。
* * * CHA_FAN1~2/WP 支持最大2A(24W)的風扇功率。
CPU_FAN2/WP 和CHA_FAN1~2/WP 可以自動檢測3-pin 還是4-pin 風扇。
|
後面板 I/O |
- 2 x 天線安裝點
- 1 x PS/2 鼠標/鍵盤端口
- 1 x D-Sub 端口
- 1 x HDMI 端口
- 1 x DisplayPort 1.4
- 1 x USB 3.2 Gen1 Type-C 端口
- 3 x USB 3.2 Gen1 Type -A 端口
- 2 個 USB 2.0 端口
- 1 個 RJ-45 LAN 端口
- 高清音頻插孔:線路輸入/前置揚聲器/麥克風 |
軟件和 UEFI |
軟件
- ASRock Motherboard Utility (A-Tuning)
- ASRock XFast LAN
UEFI
- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock My Favorites in UEFI
- ASRock Auto Driver Installer
- ASRock Instant Flash
- ASRock Easy RAID Installer
*這些實用程序可以從 ASRock Live Update & APP Shop 下載。 |
配件 |
1 x 用戶手冊
1 x I/O 護罩
2 x SATA 數據線
3 x M.2 插座螺絲 |
構成因素 |
Micro ATX 外形尺寸:9.6 英寸 x 7.9 英寸,24.4 厘米 x 20.1 厘米 |
作業系統 |
Microsoft® Windows® 10 64 位/11 64位 |
保固 |
三年保固 |
|
※保固期有可能會變更或終止,恕不另行通知,以原廠公佈為準。
※以上規格資料或內附配件若有變更或任何錯誤,恕不另行通知,以原廠所公佈資料為準。
|
