SUNIX MCS6456P 4-port PCI-E RS-232串列迷你擴充卡 (客訂)
|
|
放 大 原圖
上列圖示可能因共同外觀而共用圖示，有Sample字樣者為類別圖式，並非產品圖式。
|
| ‧產品特色 |
RS-232介面,SUNIX SUN2410(16C950 UART Compatible)晶片,4 埠供電型RS-232串列迷你PCI Express卡,PCI Express x1,128byte FIFO,傳輸速率可達921.6Kbps,支援Microsoft Windows, Linux, and DOS,一年保固
|
|
|
|
|
|
|
|
|
|
4埠供電型RS-232串列迷你PCI Express卡
三泰MCS6456P，PCI Express的串行通信板，允許用戶添加或通過全高迷你卡插槽擴展嵌入式PC系統的4個RS-232 COM端口。每一個RS-232串口支持通過COM 9針腳+5和12VDC電源輸出。它的方便而不添加外接電源連接RS-232設備的用戶。
三泰MCS6456P滿足的PCI Express全高型迷你卡規範1.2版。緊湊的PCB設計是全電腦一體機1升PC或嵌入式PC應用的想法。此外，完整的操作系統驅動程序支持，128字節板載FIFO緩存，16C950兼容的UART，它的設計與三泰原生的PCI Express UART控制器，SUN2410並精心打造了很多三泰先進的功能和技術，從而成為最佳解決方案為商業和工業自動化應用。
產品特色
- Expands 4 independent RS-232 serial ports with communication speeds up to 921.6Kbps.
- High speed SUNIX PCI Express SUN2410 16C950 compatible UART controller on-board.
- Support PCI Express Full-Mini Card Specification Revision 1.2.
- Each COM provides RS-232 serial ports with +5 & 12VDC power output via COM 9th pin.
- Build-in power socket to source efficient DC power from system.
- On-chip hardware auto flow control to guarantee no data loss.
- Built-in ± 15KV ESD protection for all serial signals meets IEC1000-4-2 standard.
- Plug-n-Play, I/O address and IRQ assigned by BIOS.
- Certified by CE, FCC, RoHS, and Microsoft WHQL approval.
- Support Microsoft Windows, Linux, and DOS.

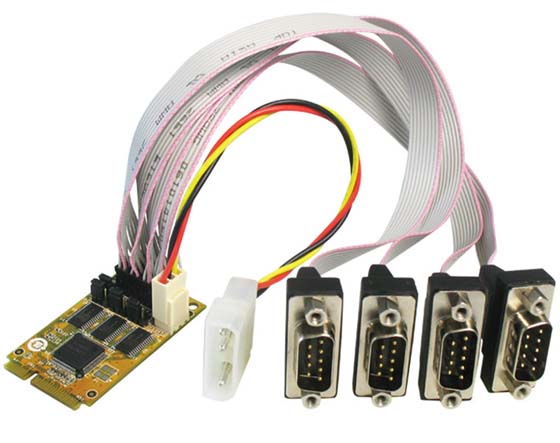

產品圖片
以上規格有任何說明錯誤依原廠公告為主
|
|
|
|
|
|
| ‧產品介紹 |
| 產品廠牌 |
SUNIX |
| 型號 |
MCS6456P |
| Interface |
RS-232 |
| Controller |
SUNIX SUN2410
(16C950 UART Compatible) |
| BUS |
PCI Express x1 |
| No. of Port |
4-port |
| IRQ & IO |
Assigned by System |
| FIFO |
128byte Hardware |
| Signal |
DCD, TxD, RxD, RTS, CTS, DTR, DSR, GND, +5 /12VDC |
| Baud rate |
50bps ~921.6Kbps |
| Stop bit |
1, 1.5, 2 |
| Parity |
even, odd, none, mark, space |
| Flow Control |
None, Xon/Xoff, RTS/CTS |
| PCB Connector |
Pin Header (pitch 2.0mm) |
| Protection |
- ±15KV ESD protection for each signal Human Body Model (HBM)
- ±15KV IEC1000-4-2 Air Gap Discharge
- ±8KV IEC1000-4-2 Contact Discharge
|
| 保固 |
1年 |
|
|
|
